REL-MR-12DC/1IC

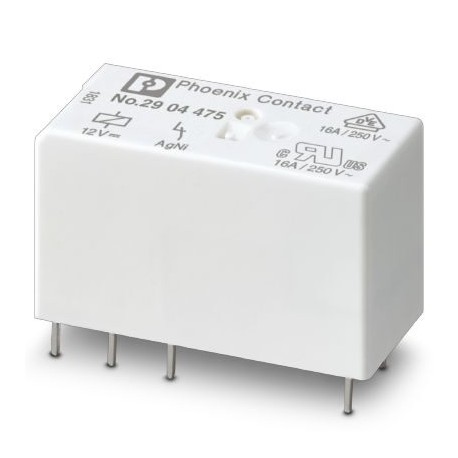

REL-MR- 12DC/1IC 2904475 PHOENIX CONTACT Plug-in miniature power relay, with power contact for high switch-o..
$0.00米ドル
4224 在庫あり
主な仕様
GTIN:4046356840279
注文キー:2904475
（一般的な）:EN 61810-1
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356840279 |
| 注文キー | 2904475 |
| （一般的な） | EN 61810-1 |
| （図面） | |
| （コイル側） | 6 A (at 250 V, AC15) |
| 梱包単位 | 1 |
| 深さ（図面） | 15.7 mm |
| UNSPSC 11（ETIM） | 39121515 |
| 幅（図面） | 12.7 mm |
| ETIM 2.0（eCl@ss） | EC001437 |
| ETIM 3.0（eCl@ss） | EC001437 |
| ETIM 4.0（eCl@ss） | EC001437 |
| ETIM 5.0 (eCl@ss) | EC001437 |
| ETIM 6.0 (eCl@ss) | EC001437 |
| ETIM 7.0 (eCl@ss) | EC001437 |
| 高さ（図面） | 29 mm |
| UNSPSC 13.2 (ETIM) | 39122334 |
| UNSPSC 18.0（ETIM） | 39122334 |
| UNSPSC 19.0 (ETIM) | 39122334 |
| UNSPSC 20.0（ETIM） | 39122334 |
| UNSPSC 21.0（ETIM） | 39122334 |
| UNSPSC 6.01（ETIM） | 30211916 |
| UNSPSC 12.01 (ETIM) | 39121515 |
| 関税番号 | 85364900 |
| 断熱材（一般） | Safe isolation, reinforced insulation |
| UNSPSC 7.0901 (ETIM) | 39121515 |
| 接点タイプ（コイル側） | 1 N/O contact |
| 汚染度（一般） | 3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgSnO |
| eCl@ss 5.0 (分類) | 27371600 |
| eCl@ss 5.1 (分類) | 27371600 |
| eCl@ss 6.0 (分類) | 27371600 |
| eCl@ss 7.0 (分類) | 27371601 |
| eCl@ss 8.0 (分類) | 27371601 |
| eCl@ss 9.0 (分類) | 27371601 |
| 最大高度（寸法） | ≤ 2000 m |
| 動作モード（接触側） | 100% operating factor |
| 定格サージ電圧（一般） | 6 kV |
| 寸法図（図面） | |
| 過電圧カテゴリー（一般） | III |
| スイッチング容量（コイル側） | 2 A (at 24 V, DC13) |
| 規格・規制（一般） | EN 50178 |
| 取り付け位置（接触側） | any |
| 保護等級（寸法） | RT II |
| 最大突入電流（コイル側） | 80 A (20 ms) |
| 最小スイッチング電流（コイル側） | 100 mA (at 12 V DC) |
| 定格絶縁電圧（一般） | 250 V AC |
| スイッチ接点の種類（コイル側） | Single contact |
| 開閉容量最小（コイル側） | 1200 mW |
| 組み立て説明書（接触面） | Can be aligned without spacing (> 70 °C ≥ 2.5 mm) |
| コイル抵抗（周囲条件） | 360 Ω ±10 % (20 °C) |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC |
| 最小スイッチング電圧（コイル側） | 12 V (100 mA) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | 3x 107cycles |
| 連続電流制限（コイル側） | 16 A |
| 典型的な放出時間（周囲条件） | 3 ms |
| 標準的な応答時間（周囲条件） | 8 ms |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 公称入力電圧 UN (周囲条件) | 12 V DC |
| UN（周囲条件）での標準入力電流 | 33 mA |
| 遮断定格（抵抗負荷）最大（コイル側） | 384 W (at 24 V DC) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 穴あけ図a = ピッチ区分 2.5 mm (図面) | |
| 試験電圧リレー巻線/リレー接点（接点側） | 5 kV AC (50 Hz, 1 min.) |
| UN（周囲条件）を基準とした入力電圧範囲 | see diagram |
| 公称条件（周囲条件）での消費電力 | 0.4 W |
製品説明
Plug-in miniature power relay, with power contact for high shut-off currents, 1 shut-off contact, input voltage 12VDC
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Drilling diagrama = pitch division 2.5 mm
