REL-MR-12DC/21-21AU

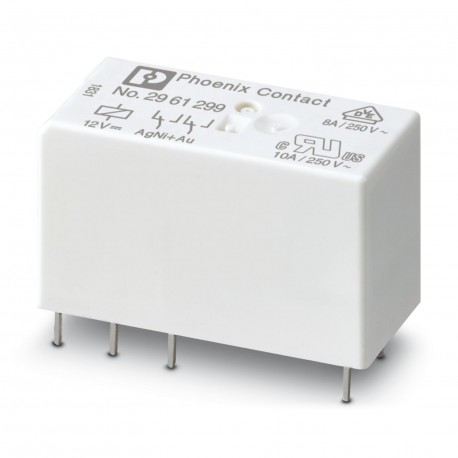

REL-MR- 12DC/21-21AU 2961299 PHOENIX CONTACT Single relay
$0.00米ドル
4443 在庫あり
主な仕様
:36 V DC
注記:the following values are applicable if a gold layer is destroyed
色:white (RAL 9010)
深さ:15.7 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 36 V DC | |
| 注記 | the following values are applicable if a gold layer is destroyed |
| 色 | white (RAL 9010) |
| 深さ | 15.7 mm |
| 幅 | 12.7 mm |
| 身長 | 29 mm |
| 絶縁 | Basic insulation |
| 製品タイプ | Single relay |
| 組み立てノート | Can be aligned without spacing (> 70 °C ≥ 2.5 mm) |
| 識別 | ISA-S71.04. G3 Harsh Group |
| 動作モード | 100% operating factor |
| コイル抵抗 | 360 Ω ±10 % (at 20 °C) |
| 記事の改訂 | 02 |
| 接触材料 | AgNi, hard gold-plated |
| ドライブ（極性） | non-polarized |
| 汚染度 | 3 |
| 接続方法 | Plug / solder connection |
| 取り付け位置 | any |
| ドライブと機能 | monostable |
| スイッチング容量 | 2 A (at 24 V, DC13) |
| 寸法図 | |
| 入力電圧範囲 | 7.8 V DC ... 29.76 V DC |
| 保護の程度 | RT III |
| 過電圧カテゴリー | III |
| 典型的なリリース時間 | 3 ms |
| 規格・規制 | IEC 60664 |
| 典型的な応答時間 | 7 ms |
| 接点スイッチングタイプ | 2 changeover contacts |
| 最大突入電流 | 50 mA |
| 最小スイッチング電流 | 1 mA (at 24 V) |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | 3x 107cycles |
| 電気の耐用年数 | see diagram |
| スイッチング容量最小。 | 0.12 W |
| 公称入力電圧 UN | 12 V DC |
| 最大スイッチング電圧 | 30 V AC |
| 最小スイッチング電圧 | 100 mV (at 10 mA) |
| 連続電流の制限 | 50 mA |
| UNでの標準入力電流 | 33 mA |
| 最終データ管理日 | 02.05.2024 |
| 試験電圧（接触/接触） | 2.5 kV AC (50 Hz, 1 min., contact/contact) |
| 試験電圧（巻線/接触） | 5 kV AC (50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -40 °C ... 85 °C |
| 遮断定格（抵抗負荷）最大。 | 1.2 W (at 24 V DC) |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 公称条件での最大消費電力 | 0.4 W |
製品説明
Plug-in miniature power relay, with multi-layer gold contact, 2 switched contacts, input voltage 12 V DC
