REL-MR-18DC/21AU

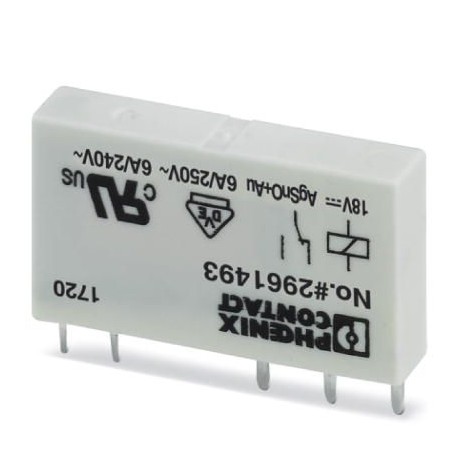

REL-MR- 18DC/21AU 2961493 PHOENIX CONTACT Single relay
$0.00米ドル
4849 在庫あり
主な仕様
GTIN:4017918936525
注文キー:2961493
（一般的な）:EN 61810-1
（コイル側）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918936525 |
| 注文キー | 2961493 |
| （一般的な） | EN 61810-1 |
| （コイル側） | |
| カタログページ | Page 392 (C-5-2017) |
| 梱包単位 | 10 pc |
| （接触側） | 3 A (at 230 V, AC15) |
| 原産国 | RO (Romania) |
| 注記（接触面） | the following values are applicable if a gold layer is destroyed |
| 関税番号 | 85364190 |
| 最小注文数量 | 10 pc |
| 接点タイプ（コイル側） | 1 PDT |
| 深さ（主要な商業データ） | 15 mm |
| 幅（主要商業データ） | 5 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgSnO, hard gold-plated |
| 高さ（主要商業データ） | 28 mm |
| 汚染度（一般） | 3 |
| 過電圧カテゴリー（一般） | III |
| スイッチング容量（コイル側） | 3 A (at 24 V, AC15) |
| 接点材質（接点側） | AgSnO |
| 規格・規制（一般） | IEC 60664 |
| スイッチング容量（接触側） | 2 A (at 24 V, DC13) |
| 最大突入電流（コイル側） | 50 mA |
| 最小スイッチング電流（コイル側） | 1 mA (at 24 V) |
| スイッチ接点の種類（コイル側） | Single contact |
| コイル抵抗（周囲条件） | 1906 Ω ±10 % (at 20 °C) |
| 1個あたりの重量（梱包を除く） | 6.510 g |
| 最大スイッチング電圧（コイル側） | 30 V AC |
| 最小スイッチング電流（接点側） | 10 mA (at 12 V) |
| 最小スイッチング電圧（コイル側） | 100 mV (at 10 mA) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 連続電流制限（コイル側） | 50 mA |
| 最大スイッチング電圧（接触側） | 250 V AC/DC |
| 最小スイッチング電圧（接触側） | 5 V (at 100 mA) |
| 典型的な放出時間（周囲条件） | 2.5 ms |
| 標準に準拠した接続（一般） | CUL |
| 連続電流の制限（接触側） | 6 A |
| 標準的な応答時間（周囲条件） | 5 ms |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 公称入力電圧 UN (周囲条件) | 18 V DC |
| UN（周囲条件）での標準入力電流 | 9 mA |
| 遮断定格（抵抗負荷）最大（コイル側） | 1.2 W (at 24 V DC) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 遮断定格（抵抗負荷）最大（接触側） | 140 W (at 24 V DC) |
| 動作モード（接触側（金層が破壊されている側）） | 100% operating factor |
| 正味重量（SAP）（接触面（金層が破壊されている面）） | 6.508 g |
| 公称条件（周囲条件）での消費電力 | 0.16 W |
| 保護等級（接触面（金層が破壊されている面）） | RT III (wash-proof) |
| 機械的寿命（接触面（金層が破壊されている）） | 2x 107cycles |
製品説明
Plug-in miniature power relay, with multi-layer gold contact, 1 switched contact, input voltage 18 V DC
