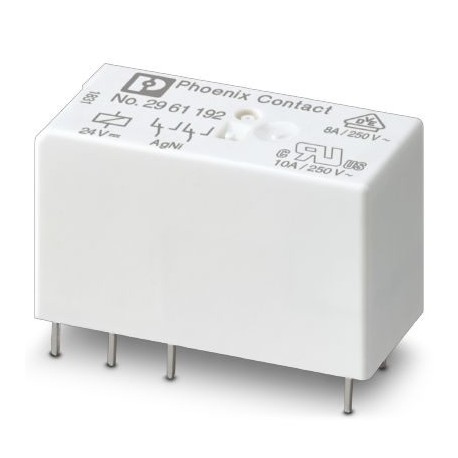

REL-MR-24DC/21-21
REL-MR- 24DC/21-21 2961192 PHOENIX CONTACT Single relay
$0.00米ドル
4022 在庫あり
主な仕様
GTIN:4017918158019
注文キー:2961192
（一般的な）:EN 61810-1
（コイル側）:1/2 HP, 240 V AC
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918158019 |
| 注文キー | 2961192 |
| （一般的な） | EN 61810-1 |
| （コイル側） | 1/2 HP, 240 V AC |
| カタログページ | Page 304 (C-5-2017) |
| 梱包単位 | 10 pc |
| 原産国 | AT (Austria) |
| 関税番号 | 85364190 |
| 断熱材（一般） | Basic insulation |
| 最小注文数量 | 10 pc |
| 接点タイプ（コイル側） | 2 PDT |
| 深さ（主要な商業データ） | 15.7 mm |
| 幅（主要商業データ） | 12.7 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi |
| 高さ（主要商業データ） | 29 mm |
| 汚染度（一般） | 3 |
| 動作モード（接触側） | 100% operating factor |
| 過電圧カテゴリー（一般） | III |
| スイッチング容量（コイル側） | 2 A (at 24 V, DC13) |
| 正味重量（SAP）（接触側） | 15.94 g |
| 規格・規制（一般） | IEC 60664 |
| 取り付け位置（接触側） | any |
| 最大突入電流（コイル側） | 25 A (20 ms) |
| 最小スイッチング電流（コイル側） | 10 mA (At 5 V) |
| スイッチ接点の種類（コイル側） | Single contact |
| 保護等級（接触側） | RT III (wash-proof) |
| 組み立て説明書（接触面） | Can be aligned without spacing (> 70 °C ≥ 2.5 mm) |
| コイル抵抗（周囲条件） | 1440 Ω ±10 % (at 20 °C) |
| 1個あたりの重量（梱包を除く） | 15.940 g |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC |
| 最小スイッチング電圧（コイル側） | 5 V (at 10 mA) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | 3x 107cycles |
| 連続電流制限（コイル側） | 8 A |
| 耐用年数、電気的（接触側） | see diagram |
| 典型的な放出時間（周囲条件） | 3 ms |
| 標準に準拠した接続（一般） | CUL |
| UL 508準拠のモーター負荷（コイル側） | 1/4 HP, 120 V AC |
| 標準的な応答時間（周囲条件） | 7 ms |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| UN（周囲条件）での標準入力電流 | 17 mA |
| 遮断定格（抵抗負荷）最大（コイル側） | 190 W (at 24 V DC) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 試験電圧リレー接点/リレー接点（接点側） | 2.5 kV AC (50 Hz, 1 min.) |
| 試験電圧リレー巻線/リレー接点（接点側） | 5 kV AC (50 Hz, 1 min.) |
| 公称条件（周囲条件）での消費電力 | 0.41 W |
製品説明
Plug-in miniature power relay, with power contact, 2 switched contacts, input voltage 24 V DC
