REL-MR-48DC/21HC

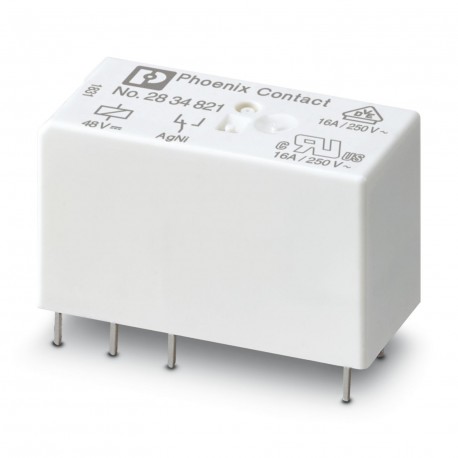

REL-MR- 48DC/21HC 2834821 PHOENIX CONTACT Single relay
$0.00米ドル
4404 在庫あり
主な仕様
:58 W (at 48 V DC)
色:white (RAL 9010)
深さ:15.7 mm
幅:12.7 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 58 W (at 48 V DC) | |
| 色 | white (RAL 9010) |
| 深さ | 15.7 mm |
| 幅 | 12.7 mm |
| 身長 | 29 mm |
| 製品タイプ | Single relay |
| 組み立てノート | Can be aligned without spacing (> 70 °C ≥ 2.5 mm) |
| 識別 | ISA-S71.04. G3 Harsh Group |
| 動作モード | 100% operating factor |
| コイル抵抗 | 5520 Ω ±10 % (at 20 °C) |
| 記事の改訂 | 01 |
| 接触材料 | AgNi |
| ドライブ（極性） | non-polarized |
| 汚染度 | 3 |
| 接続方法 | Plug / solder connection |
| 取り付け位置 | any |
| ドライブと機能 | monostable |
| 寸法図 | |
| 入力電圧範囲 | 31.2 V DC ... 115.2 V DC |
| 保護の程度 | RT II |
| 過電圧カテゴリー | III |
| 典型的なリリース時間 | 3 ms |
| 規格・規制 | IEC 60664 |
| 典型的な応答時間 | 7 ms |
| 接点スイッチングタイプ | 1 changeover contact |
| 最大突入電流 | 50 A (20 ms) |
| 最小スイッチング電流 | 10 mA (at 12 V) |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | 3x 107cycles |
| 電気の耐用年数 | see diagram |
| 公称入力電圧 UN | 48 V DC |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電圧 | 12 V (at 10 mA) |
| 連続電流の制限 | 16 A |
| UNでの標準入力電流 | 8.7 mA |
| 最終データ管理日 | 02.05.2024 |
| UL 508に準拠したモーター負荷 | 1/2 HP, 120 V AC (N/O contact) |
| 試験電圧（巻線/接触） | 5 kV AC (50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -40 °C ... 85 °C |
| 遮断定格（抵抗負荷）最大。 | 384 W (at 24 V DC) |
| 公称条件での最大消費電力 | 0.42 W |
製品説明
Plug-in miniature power relay, with power contact for high constant currents, 1 switched contact, input voltage 48 V DC
