REL-PR2- 24AC/2X21

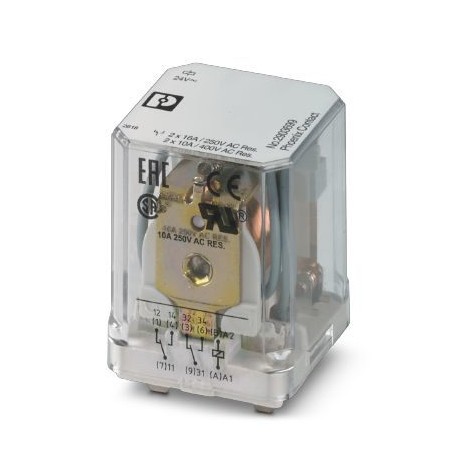

REL-PR2- 24AC/2X21 2903699 PHOENIX CONTACT Single relay
$0.00米ドル
4085 在庫あり
主な仕様
GTIN:4046356759113
注文キー:2903699
（一般的な）:IEC 61810
（コイル側）:1/2 HP, 240 V AC (N/O contact)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356759113 |
| 注文キー | 2903699 |
| （一般的な） | IEC 61810 |
| （コイル側） | 1/2 HP, 240 V AC (N/O contact) |
| カタログページ | Page 326 (C-5-2017) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85364190 |
| 断熱材（一般） | Basic insulation |
| 接点タイプ（コイル側） | 2 PDT |
| 深さ（主要な商業データ） | 45.5 mm |
| 幅（主要商業データ） | 38.6 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi |
| 高さ（主要商業データ） | 36.1 mm |
| 汚染度（一般） | 3 |
| 動作モード（接触側） | 100% operating factor |
| 定格サージ電圧（一般） | 4 kV |
| 過電圧カテゴリー（一般） | III |
| スイッチング容量（コイル側） | 2 A (at 24 V, DC13) |
| 正味重量（SAP）（接触側） | 84.2 g |
| 規格・規制（一般） | IEC 60664 |
| 取り付け位置（接触側） | any |
| 最大突入電流（コイル側） | 50 A (20 ms, N/O contact) |
| 最小スイッチング電流（コイル側） | 10 mA (at 24 V) |
| 定格絶縁電圧（一般） | 250 V AC |
| スイッチ接点の種類（コイル側） | Single contact |
| 保護等級（接触側） | RT I |
| 単相モータ負荷（コイル側） | 800 W (at 230 V, AC3) |
| 試験電圧PDT/PDT（接触側） | 2.5 kVrms(50 Hz, 1 min.) |
| 主電源周波数（周囲条件） | 50/60 Hz |
| 1個あたりの重量（梱包を除く） | 84.200 g |
| 最大スイッチング電圧（コイル側） | 440 V AC |
| 最小スイッチング電圧（コイル側） | 10 V (At 24 mA) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | approx. 107cycles |
| 連続電流制限（コイル側） | 16 A |
| 耐用年数、電気的（接触側） | see diagram |
| 標準に準拠した接続（一般） | CSA |
| UL 508準拠のモーター負荷（コイル側） | 1/3 HP, 120 V AC (N/O contact) |
| 標準的な応答時間（周囲条件） | 5 ms ... 25 ms (depending on phase relation) |
| 周囲温度（動作）（寸法） | -40 °C ... 55 °C |
| 公称入力電圧 UN (周囲条件) | 24 V AC |
| 典型的な放出時間範囲（周囲条件） | 5 ms ... 20 ms (depending on phase relation) |
| UN（周囲条件）での標準入力電流 | 116 mA |
| 遮断定格（抵抗負荷）最大（コイル側） | 384 W (at 24 V DC) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 試験電圧リレー接点/リレー接点（接点側） | 2.5 kVrms(50 Hz, 1 min.) |
| 試験電圧リレー巻線/リレー接点（接点側） | 2.5 kVrms(50 Hz, 1 min.) |
| UN（周囲条件）を基準とした入力電圧範囲 | see diagram |
| 公称条件（周囲条件）での消費電力 | 2.78 W |
製品説明
High-power plug-in relays with power contacts, 2 inverter contacts, coil voltage: 24 V AC
