RIF-0-OPT-24DC/230AC/1

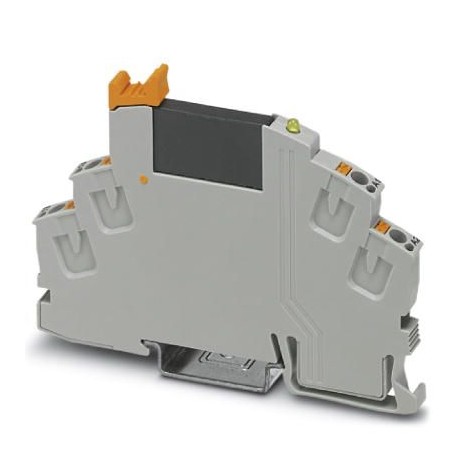

RIF-0-OPT-24DC/230AC/1 2905295 PHOENIX CONTACT Solid-state relay module
$0.00米ドル
4272 在庫あり
主な仕様
GTIN:4046356945431
注文キー:2905295
カタログページ:Page 337 (C-5-2017)
深さ（注）:66 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356945431 |
| 注文キー | 2905295 |
| カタログページ | Page 337 (C-5-2017) |
| 深さ（注） | 66 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 6.2 mm |
| 高さ（注） | 93 mm |
| （出力データ） | 0.14 mm² ... 1.5 mm² (Ferrule with plastic sleeve) |
| 原産国 | JP (Japan) |
| （接続データ1） | 0.14 mm² ... 1.5 mm² (Ferrule with plastic sleeve) |
| 関税番号 | 85364110 |
| 断熱材（一般） | Basic insulation |
| 指定（一般） | Air clearances and creepage distances between the power circuits |
| サージ電流（入力データ） | 30 A AC (tp = 20 ms, at 25°C) |
| 出力回路（入力データ） | 2-wire, zero voltage switch |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 漏れ電流（入力データ） | 1 mA (in off state) |
| 最大荷重値（入力データ） | 4.5 A2s (tp = 10 ms, at 25 °C) |
| 接続名（出力データ） | Input side |
| 汚染度（一般） | 2 |
| 定格サージ電圧（一般） | 4 kV |
| 最小負荷電流（入力データ） | 10 mA |
| 過電圧カテゴリー（一般） | III |
| 剥離長さ（出力データ） | 8 mm |
| 接続方法（出力データ） | Push-in connection |
| 指定（接続データ2） | Air clearances and creepage distances between the power circuits |
| 規格・規制（一般） | DIN EN 50178 |
| 保護の種類（入力データ） | RCV circuit |
| 保護等級（寸法） | IP20 |
| 出力電圧範囲（入力データ） | 24 V AC ... 253 V AC (50/60 Hz) |
| 動作モード（接続データ2） | 100% operating factor |
| 定格絶縁電圧（一般） | 260 V AC |
| 接続名（接続データ1） | Output side |
| 最大突入電流（入力データ） | 30 A (10 ms) |
| ステータス表示（周囲条件） | Yellow LED |
| ストリップ長さ（接続データ1） | 8 mm |
| 1個あたりの重量（梱包を除く） | 24.000 g |
| 接続方法（接続データ1） | Push-in connection |
| 取り付け位置（接続データ2） | any |
| サージ電圧保護（入力データ） | > 275 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 汚染度（接続データ2） | 2 |
| 保護の種類（周囲条件） | Free-wheeling diode |
| 入力電圧範囲（周囲条件） | 19.2 V DC ... 28.8 V DC |
| 連続電流の制限（入力データ） | 0.75 A (see derating curve) |
| 過電圧カテゴリー（接続データ2） | III |
| 組立説明書（接続データ2） | In rows with zero spacing |
| 導体断面積AWG（出力データ） | 24 ... 16 |
| 規格・規制（接続データ2） | DIN EN 50178 |
| 標準的な応答時間（周囲条件） | 10 ms |
| 標準的な電源オフ時間（周囲条件） | 10 ms |
| 導体断面実線（出力データ） | 0.14 mm² ... 1.5 mm² |
| 送信周波数（周囲条件） | 10 Hz |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| テスト電圧入出力（接続データ2） | 2.5 kVrms(50 Hz, 1 min.) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積フレキシブル（出力データ） | 0.14 mm² ... 1.5 mm² |
| 導体断面積AWG（接続データ1） | 24 ... 16 |
| 定格作動電圧UC（周囲条件） | 24 V DC |
| UL 94（一般）に準拠した難燃性評価 | V2 |
| 導体断面実線（接続データ1） | 0.14 mm² ... 1.5 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積フレキシブル（接続データ1） | 0.14 mm² ... 1.5 mm² |
| UL 94準拠の難燃性評価（接続データ2） | V2 |
| 公称条件（周囲条件）での消費電力 | 0.19 W |
| 最大限連続電流時の電圧降下（入力データ） | < 1 V |
| UC（周囲条件）を基準とした「0」信号スイッチング閾値 | < 0.4 |
| UC（周囲条件）を基準とした「1」信号スイッチング閾値 | > 0.8 |
製品説明
Pre-assembled solid-state relay module with push-in connection, consisting of: relay socket with ejector and plug-in miniature solid-state relay. Input voltage: 24 V DC. Output: 24-253 V AC/0.75 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Plug-in miniature solid-state relay, power solid-state relay, 1 N/O contact, input: 24 V DC, output: 24 - 253 V AC/0.75 A
