RIF-0-RPT-24DC/ 1

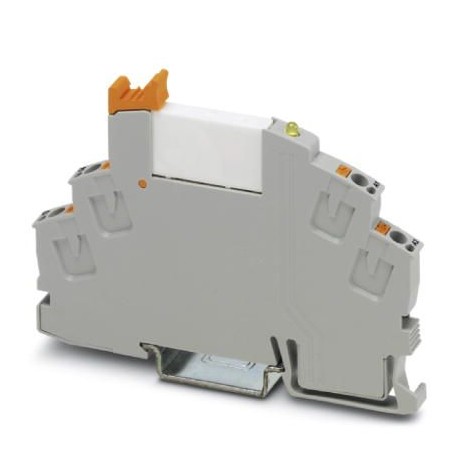

RIF-0-RPT-24DC/ 1 2903361 PHOENIX CONTACT Relay Module
$0.00米ドル
4926 在庫あり
主な仕様
GTIN:4046356731997
注文キー:2903361
（一般的な）:250 V AC
（コイル側）:3 A (at 230 V, AC15)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356731997 |
| 注文キー | 2903361 |
| （一般的な） | 250 V AC |
| （コイル側） | 3 A (at 230 V, AC15) |
| カタログページ | Page 333 (C-5-2017) |
| 深さ（注） | 66 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 6.2 mm |
| 高さ（注） | 93 mm |
| （接触側） | 0.14 mm² ... 1.5 mm² (Ferrule with plastic sleeve) |
| 原産国 | CN (China) |
| （接続データ1） | 0.14 mm² ... 1.5 mm² (Ferrule with plastic sleeve) |
| （接続データ2） | RT III (Relay) |
| 関税番号 | 85364110 |
| 断熱材（一般） | safe isolation |
| 接点タイプ（コイル側） | 1 N/O contact |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgSnO |
| 汚染度（一般） | 2 |
| 定格サージ電圧（一般） | 6 kV |
| 接続名（接触側） | Input side |
| 過電圧カテゴリー（一般） | III |
| スイッチング容量（コイル側） | 1 A (24 V (DC13)) |
| 規格・規制（一般） | DIN EN 50178 |
| ストリップ長さ（接触側） | 8 mm |
| 接続方法（接触側） | Push-in connection |
| コイル電圧（周囲条件） | 24 V DC |
| 最大突入電流（コイル側） | 10 A (4 s) |
| 最小スイッチング電流（コイル側） | 10 mA (at 12 V) |
| 動作モード（接続データ2） | 100% operating factor |
| 定格絶縁電圧（一般） | 250 V AC |
| スイッチ接点の種類（コイル側） | Single contact |
| 接続名（接続データ1） | Output side |
| 正味重量（SAP）（接続データ2） | 24.95 g |
| ストリップ長さ（接続データ1） | 8 mm |
| 1個あたりの重量（梱包を除く） | 24.950 g |
| 接続方法（接続データ1） | Push-in connection |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC |
| 最小スイッチング電圧（コイル側） | 5 V (at 100 mA) |
| 取り付け位置（接続データ2） | any |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 連続電流制限（コイル側） | 6 A |
| 保護回路（周囲条件） | Damping diode |
| 保護の程度（接続データ2） | IP20 (Relay base) |
| 組立説明書（接続データ2） | In rows with zero spacing |
| 典型的な放出時間（周囲条件） | 8 ms |
| 導体断面積AWG（接触側） | 24 ... 16 |
| 標準的な応答時間（周囲条件） | 5 ms |
| 機械的耐用年数（接続データ2） | approx. 2x 107cycles |
| 周囲温度（動作）（寸法） | -40 °C ... 60 °C |
| 導体断面（接触側） | 0.14 mm² ... 1.5 mm² |
| 耐用年数、電気的（接続データ2） | see diagram |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 動作電圧表示（周囲条件） | Yellow LED |
| 導体断面積AWG（接続データ1） | 24 ... 16 |
| 導体断面積フレキシブル（接触側） | 0.14 mm² ... 1.5 mm² |
| UL 94（一般）に準拠した難燃性評価 | V2 |
| UN（周囲条件）での標準入力電流 | 9 mA |
| 導体断面実線（接続データ1） | 0.14 mm² ... 1.5 mm² |
| 遮断定格（抵抗負荷）最大（コイル側） | 140 W (at 24 V DC) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積フレキシブル（接続データ1） | 0.14 mm² ... 1.5 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | see diagram |
| 公称条件（周囲条件）での消費電力 | 0.22 W |
| テスト電圧リレー巻線/リレー接点（接続データ2） | 4 kVrms(50 Hz, 1 min.) |
製品説明
Pre-assembled relay module with push-in connection, consisting of: relay socket with ejector and relay with power contact. Contact type: 1 normally open contact. Input voltage: 24 V DC
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Plug-in miniature power relay, with power contact, 1 PDT, input voltage 24 V DC
