RIF-1-RPT-LV-230AC/1X21AU

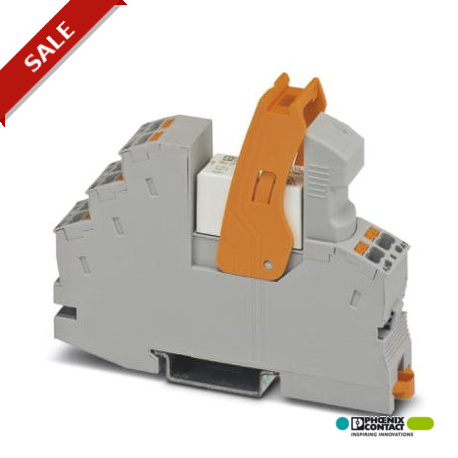

RIF-1-RPT-LV-230AC/1X21AU 2903335 PHOENIX CONTACT Pre-assembled relay module with push-in connection, consis..
$0.00米ドル
3429 在庫あり
主な仕様
:60 Hz
注記:the following values are applicable if a gold layer is destroyed
深さ:75 mm
幅:16 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 Hz | |
| 注記 | the following values are applicable if a gold layer is destroyed |
| 深さ | 75 mm |
| 幅 | 16 mm |
| 身長 | 93 mm |
| コイル電圧 | 230 V AC |
| 連絡先の種類 | 1 PDT |
| メモの種類 | Notes on operation |
| 動作モード | 100% operating factor |
| 接続名 | Coil side |
| 主電源周波数 | 50 Hz |
| 接触材料 | AgNi, hard gold-plated |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Push-in connection |
| 取り付け位置 | any |
| 保護回路 | Varistor |
| 保護の程度 | IP20 (Relay socket) |
| 過電圧カテゴリー | III |
| 組み立て説明書 | In rows with zero spacing |
| 規格・規制 | DIN EN 50178 |
| 典型的な応答時間 | 3 ms ... 12 ms |
| 最大突入電流 | 50 mA |
| 最小スイッチング電流 | 1 mA (at 24 V) |
| 機械の耐用年数 | Approx. 107cycles |
| 公称入力電圧 UN | 230 V AC |
| 定格絶縁電圧 | 250 V AC |
| 最大スイッチング電圧 | 30 V AC |
| 最小スイッチング電圧 | 100 mV (at 10 mA) |
| 動作電圧表示 | Yellow LED |
| 典型的なリリース時間範囲 | 3 ms ... 20 ms |
| 導体断面積 AWG | 26 ... 16 |
| 連続電流の制限 | 50 mA |
| UNでの標準入力電流 | 6 mA |
| 導体断面固体 | 0.14 mm² ... 1.5 mm² |
| 周囲温度（動作） | -40 °C ... 50 °C |
| 導体断面積が柔軟 | 0.14 mm² ... 1.5 mm² |
| 遮断定格（抵抗負荷）最大。 | 1.2 W (at 24 V DC) |
| UNを基準とした入力電圧範囲 | see diagram |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| リレー巻線/リレー接点のテスト電圧 | 4 kVrms(50 Hz, 1 min.) |
| DIN VDE 0660/IEC 60947に準拠したスイッチング容量 | 2 A (at 24 V, AC15) |
製品説明
Pre-assembled relay module with push-in connection, consisting of: relay socket, relay with multi-layer universal contact, plug-in indication/anti-parasitic module and clamping flange. Contact type: 1
