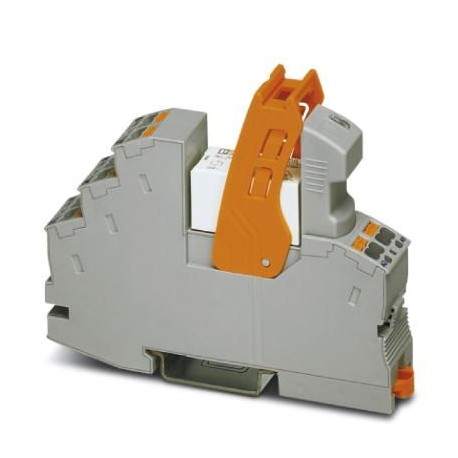

| パラメータ | 価値 |
|---|---|
| GTIN | 4046356732338 |
| 注文キー | 2903329 |
| (コイル側) | 36 V DC |
| カタログページ | Page 341 (C-5-2017) |
| 深さ(注) | 75 mm |
| 梱包単位 | 10 pc |
| 幅(注) | 16 mm |
| 高さ(注) | 93 mm |
| (接触側) | 2 A (at 250 V, AC15) |
| 原産国 | DE (Germany) |
| 注記(接触面) | the following values are applicable if a gold layer is destroyed |
| (接続データ1) | 26 ... 16 (flexible) |
| (接続データ2) | RT III (Relay) |
| 関税番号 | 85364110 |
| 断熱材(一般) | Safe isolation, basic insulation, and 4 kV rated surge voltage between all changeover contacts. |
| 最小注文数量 | 10 pc |
| 接点タイプ(コイル側) | 2 PDT |
| 注記(接続データ2) | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| 注記(主要商業データ) | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| (基準および規制) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質(コイル側) | AgNi, hard gold-plated |
| 汚染度(一般) | 2 |
| 定格サージ電圧(一般) | 6 kV |
| 過電圧カテゴリー(一般) | III |
| 接点材質(接点側) | AgNi |
| 規格・規制(一般) | DIN EN 50178 |
| メモの種類(接続データ2) | Notes on operation |
| コイル電圧(周囲条件) | 24 V AC |
| スイッチング容量(接触側) | 2 A (at 24 V, DC13) |
| 最大突入電流(コイル側) | 50 mA |
| 最小スイッチング電流(コイル側) | 1 mA (at 24 V) |
| 動作モード(接続データ2) | 100% operating factor |
| ノートの種類(主要商業データ) | Notes on operation |
| スイッチ接点の種類(コイル側) | Single contact |
| 接続名(接続データ1) | Contact side |
| 主電源周波数(周囲条件) | 50/60 Hz |
| 正味重量(SAP)(接続データ2) | 67.8 g |
| ストリップ長さ(接続データ1) | 8 mm |
| 1個あたりの重量(梱包を除く) | 67.800 g |
| 接続方法(接続データ1) | Push-in connection |
| 最大スイッチング電圧(コイル側) | 30 V AC |
| 最小スイッチング電流(接点側) | 10 mA (At 5 V) |
| 最小スイッチング電圧(コイル側) | 100 mV (at 10 mA) |
| 取り付け位置(接続データ2) | any |
| 中国RoHS(規格と規制) | Environmentally Friendly Use Period = 50 |
| 連続電流制限(コイル側) | 50 mA |
| 保護回路(周囲条件) | Varistor |
| 保護の程度(接続データ2) | IP20 (Relay base) |
| 最大スイッチング電圧(接触側) | 250 V AC/DC |
| 最小スイッチング電圧(接触側) | 5 V (at 10 mA) |
| テスト電圧PDT/PDT(接続データ2) | 2.5 kVrms(50 Hz, 1 min.) |
| 組立説明書(接続データ2) | In rows with zero spacing |
| 連続電流の制限(接触側) | 12 A (20 ms, N/O contact) |
| 標準的な応答時間(周囲条件) | 3 ms ... 12 ms |
| (接触面(金層が破壊されている面)) | 26 ... 16 (flexible) |
| 機械的耐用年数(接続データ2) | approx. 107cycles |
| 周囲温度(動作)(寸法) | -40 °C ... 50 °C |
| 耐用年数、電気的(接続データ2) | see diagram |
| 公称入力電圧 UN (周囲条件) | 24 V AC |
| 利用制限(主要商業データ) | EMC: class A product, see manufacturer's declaration in the download area |
| 動作電圧表示(周囲条件) | Yellow LED |
| 導体断面積AWG(接続データ1) | 26 ... 16 (solid) |
| 典型的な放出時間範囲(周囲条件) | 3 ms ... 20 ms |
| UL 94(一般)に準拠した難燃性評価 | V2 |
| UN(周囲条件)での標準入力電流 | 33 mA |
| 導体断面実線(接続データ1) | 0.14 mm² ... 1.5 mm² |
| 遮断定格(抵抗負荷)最大(コイル側) | 1.2 W (at 24 V DC) |
| 周囲温度(保管/輸送)(寸法) | -40 °C ... 85 °C |
| 導体断面積フレキシブル(接続データ1) | 0.14 mm² ... 1.5 mm² |
| 遮断定格(抵抗負荷)最大(接触側) | 192 W (at 24 V DC) |
| 接続名(接触側(金層が破壊されている側)) | Coil side |
| UN(周囲条件)を基準とした入力電圧範囲 | see diagram |
| 剥離長さ(接触面(金層が破壊されている面)) | 8 mm |
| 接続方法(接触面(金層破壊あり)) | Push-in connection |
| 公称条件(周囲条件)での消費電力 | 0.79 W |
| テスト電圧リレー巻線/リレー接点(接続データ2) | 4 kVrms(50 Hz, 1 min.) |
| 導体断面積 AWG(接触側(金層が破壊されている側)) | 26 ... 16 (solid) |
| 導体断面実線(接触面(金層破壊)) | 0.14 mm² ... 1.5 mm² |
| 導体断面はフレキシブル(接触面(金層が破壊されている)) | 0.14 mm² ... 1.5 mm² |
