RIF-1-RSC-LDP-24DC/2X21

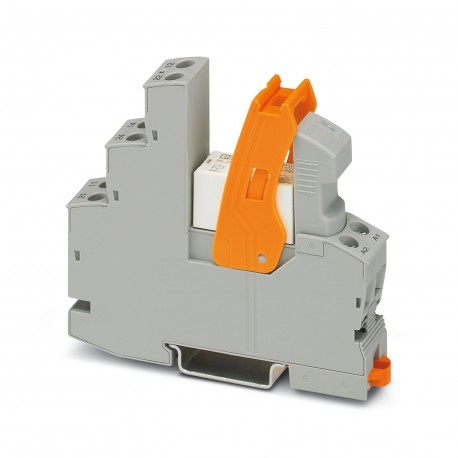

RIF-1-RSC-LDP-24DC/2X21 2903350 PHOENIX CONTACT Relay Module
$0.00米ドル
4116 在庫あり
主な仕様
:Basic insulation between the changeover contacts
色:gray (RAL 7042)
深さ:75 mm
幅:16 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Basic insulation between the changeover contacts | |
| 色 | gray (RAL 7042) |
| 深さ | 75 mm |
| 幅 | 16 mm |
| 身長 | 90 mm |
| 絶縁 | Safe isolation between input and output |
| 応用 | Universal |
| コイル電圧 | 24 V DC |
| 製品タイプ | Relay Module |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | DIN rail mounting |
| 識別 | ISA-S71.04. G3 Harsh Group |
| 動作モード | 100% operating factor |
| 製品ファミリー | RIFLINE complete |
| 記事の改訂 | 05 |
| 接触材料 | AgNi |
| ドライブ（極性） | polarized |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| ドライブと機能 | monostable |
| 操作上の注意 | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| 保護回路 | Freewheeling diode |
| 入力電圧範囲 | 19.2 V DC ... 33.6 V DC (20 °C) |
| 定格サージ電圧 | 6 kV (Input/output) |
| 過電圧カテゴリー | III |
| 典型的なリリース時間 | 10 ms |
| 規格・規制 | IEC 60947-5-1 |
| 典型的な応答時間 | 8 ms |
| 接点スイッチングタイプ | 2 changeover contacts |
| 最大突入電流 | 25 A (20 ms, N/O contacts) |
| 最小スイッチング電流 | 10 mA (5 V) |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | approx. 3x 107cycles |
| 電気の耐用年数 | see diagram |
| 公称入力電圧 UN | 24 V DC |
| 定格絶縁電圧 | 250 V AC |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電圧 | 5 V (10 mA) |
| 動作電圧表示 | Yellow LED |
| 導体断面積 AWG | 20 ... 10 (solid) |
| 連続電流の制限 | 8 A (see diagram) |
| UNでの標準入力電流 | 18 mA |
| 最終データ管理日 | 21.08.2024 |
| 保護等級（リレー） | RT III (Relay) |
| 導体断面積は剛性 | 0.5 mm² ... 4 mm² |
| 試験電圧（巻線/接触） | 4 kVrms(50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -40 °C ... 70 °C |
| 導体断面積が柔軟 | 0.5 mm² ... 4 mm² |
| 保護等級（リレーベース） | IP20 (Relay base) |
| 遮断定格（抵抗負荷）最大。 | 192 W (at 24 V DC) |
| UL 94準拠の難燃性評価 | V2 (Housing) |
| UNを基準とした入力電圧範囲 | see diagram |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 公称条件での最大消費電力 | 0.43 W |
| 利用カテゴリー CBスキーム (IEC 60947-5-1) | AC15, 1.5 A/240 V (N/O contact) |
| 試験電圧（切替接点/切替接点） | 2.5 kVrms(50 Hz, 1 min., changeover contact/changeover contact) |
| 導体断面は固定（同じ断面を持つ2本の導体） | 0.5 mm² ... 2.5 mm² |
| 導体断面積がフレキシブル（同じ断面積の導体2本） | 0.5 mm² ... 2.5 mm² |
製品説明
Pre-assembled relay module with screw connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 2 switched contacts.
