RIF-1-RSC-LV-24AC/1X21AU

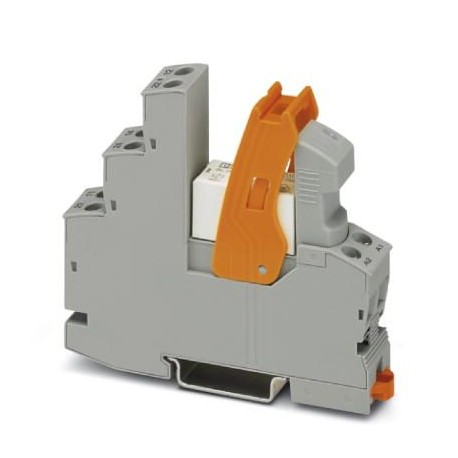

RIF-1-RSC-LV-24AC/1X21AU 2903353 PHOENIX CONTACT Relay Module
$0.00米ドル
4010 在庫あり
主な仕様
GTIN:4046356732079
注記:Made to Order (non-returnable)
注文キー:2903353
（コイル側）:36 V DC
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356732079 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2903353 |
| （コイル側） | 36 V DC |
| カタログページ | Page 342 (C-5-2017) |
| 深さ（注） | 75 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 16 mm |
| 高さ（注） | 89 mm |
| （接触側） | 2 A (at 250 V, AC15) |
| 原産国 | CN (China) |
| （接続データ1） | 20 ... 12 (flexible) |
| （接続データ2） | RT II (Relay) |
| 関税番号 | 85364110 |
| 断熱材（一般） | safe isolation |
| 接点タイプ（コイル側） | 1 PDT |
| トルク（接続データ1） | 0.5 Nm ... 0.6 Nm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi, hard gold-plated |
| 汚染度（一般） | 2 |
| 定格サージ電圧（一般） | 6 kV |
| 過電圧カテゴリー（一般） | III |
| スイッチング容量（コイル側） | 2 A (at 24 V, AC15) |
| 接点材質（接点側） | AgNi |
| 規格・規制（一般） | DIN EN 50178 |
| メモの種類（接続データ2） | Notes on operation |
| コイル電圧（周囲条件） | 24 V AC |
| スイッチング容量（接触側） | 2 A (at 24 V, DC13) |
| 最大突入電流（コイル側） | 50 mA |
| 最小スイッチング電流（コイル側） | 1 mA (at 24 V) |
| 動作モード（接続データ2） | 100% operating factor |
| 定格絶縁電圧（一般） | 250 V AC |
| ノートの種類（主要商業データ） | Notes on operation |
| スイッチ接点の種類（コイル側） | Single contact |
| 接続名（接続データ1） | Contact side |
| 主電源周波数（周囲条件） | 50/60 Hz |
| 正味重量（SAP）（接続データ2） | 70.21 g |
| ストリップ長さ（接続データ1） | 8 mm |
| 1個あたりの重量（梱包を除く） | 70.210 g |
| 接続方法（接続データ1） | Screw connection |
| 最大スイッチング電圧（コイル側） | 30 V AC |
| 最小スイッチング電流（接点側） | 10 mA (at 12 V) |
| 最小スイッチング電圧（コイル側） | 100 mV (at 10 mA) |
| 取り付け位置（接続データ2） | any |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 連続電流制限（コイル側） | 50 mA |
| 保護回路（周囲条件） | Varistor |
| 保護の程度（接続データ2） | IP20 (Relay base) |
| 最大スイッチング電圧（接触側） | 250 V AC/DC |
| 最小スイッチング電圧（接触側） | 12 V (at 10 mA) |
| 組立説明書（接続データ2） | In rows with zero spacing |
| 連続電流の制限（接触側） | 25 A (20 ms, N/O contact) |
| 標準的な応答時間（周囲条件） | 3 ms ... 12 ms |
| （接触面（金層が破壊されている面）） | 20 ... 12 (flexible) |
| 機械的耐用年数（接続データ2） | approx. 107cycles |
| 周囲温度（動作）（寸法） | -40 °C ... 50 °C |
| 耐用年数、電気的（接続データ2） | see diagram |
| 公称入力電圧 UN (周囲条件) | 24 V AC |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 動作電圧表示（周囲条件） | Yellow LED |
| 導体断面積AWG（接続データ1） | 20 ... 10 (solid) |
| 典型的な放出時間範囲（周囲条件） | 3 ms ... 20 ms |
| UL 94（一般）に準拠した難燃性評価 | V2 |
| UN（周囲条件）での標準入力電流 | 33 mA |
| 導体断面実線（接続データ1） | 0.5 mm² ... 4 mm² |
| 遮断定格（抵抗負荷）最大（コイル側） | 1.2 W (at 24 V DC) |
| トルク（接触面（金層が破壊されている側）） | 0.5 Nm ... 0.6 Nm |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積フレキシブル（接続データ1） | 0.5 mm² ... 4 mm² |
| 遮断定格（抵抗負荷）最大（接触側） | 240 W (at 24 V DC) |
| 接続名（接触側（金層が破壊されている側）） | Coil side |
| UN（周囲条件）を基準とした入力電圧範囲 | see diagram |
| 剥離長さ（接触面（金層が破壊されている面）） | 8 mm |
| 接続方法（接触面（金層破壊あり）） | Screw connection |
| テスト電圧リレー巻線/リレー接点（接続データ2） | 4 kVrms(50 Hz, 1 min.) |
| 導体断面積 AWG（接触側（金層が破壊されている側）） | 20 ... 10 (solid) |
| 導体断面実線（接触面（金層破壊）） | 0.5 mm² ... 4 mm² |
| 導体断面はフレキシブル（接触面（金層が破壊されている）） | 0.5 mm² ... 4 mm² |
| 導体断面実線（同じ断面の導体2本）（接続データ1） | 0.5 mm² ... 2.5 mm² |
| 導体断面積がフレキシブル（同じ断面積の導体2本）（接続データ1） | 0.5 mm² ... 2.5 mm² |
| 導体断面ソリッド（同じ断面を持つ2つの導体）（接触側（金層が破壊されている）） | 0.5 mm² ... 2.5 mm² |
| 導体断面積がフレキシブル（同じ断面積の導体2本）（接触面（金層が破壊されている側）） | 0.5 mm² ... 2.5 mm² |
製品説明
Pre-assembled relay module with screw connection, consisting of: relay socket, relay with multi-layer universal contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 1 sw
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
RIF-1... relay base, for miniature power relay with 1 or 2 changeover contacts or identical solid-state relays, screw connection, plug-in option for input/interference suppression modules, for mounting on NS 35/7,5
