RIF-1-V8/PT/FLK14/OUT/M

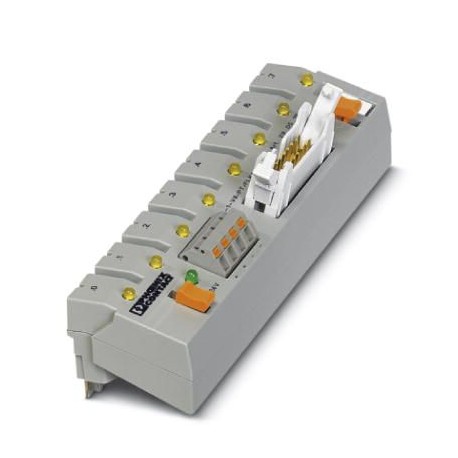

RIF-1-V8/PT/FLK14/OUT/M 2906992 PHOENIX CONTACT System connection
$0.00米ドル
3565 在庫あり
主な仕様
GTIN:4055626155326
注記:Made to Order (non-returnable)
注文キー:2906992
カタログページ:Page 547 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626155326 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2906992 |
| カタログページ | Page 547 (C-5-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （対応コントローラー） | CSA-C22.2 No. 158-10 |
| 接続名（一般） | Supply |
| CSA (サポート対象コントローラ) | CSA-C22.2 No. 14-13 |
| ストリップ長さ（一般） | 10 mm |
| 接続方法（一般） | Push-in connection |
| 深さ（主要な商業データ） | 75 mm |
| 幅（主要商業データ） | 128 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 101 mm |
| UL、米国（対応コントローラー） | UL 508 Recognized |
| 接続数（一般） | 4 |
| 指定（対応コントローラー） | Air clearances and creepage distances |
| （接続3の接続データ） | LX42C4 |
| ステータス表示（周囲条件） | Yellow LED/per channel |
| 1個あたりの重量（梱包を除く） | 101.000 g |
| 導体断面積 AWG（一般） | 24 ... 16 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 取り付け位置（周囲条件） | any |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 導体断面積（一般） | 0.2 mm² ... 1.5 mm² |
| ポジション数（周囲条件） | 14 |
| ピッチ（接続1の接続データ） | 2.54 mm |
| 保護等級（周囲条件） | IP20 |
| 組み立て手順（周囲条件） | Can be plugged into 8 x RIFLINE complete RIF-1 relay bases |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 1.5 mm² |
| 汚染度（対応コントローラ） | 2 |
| 定格サージ電圧（対応コントローラ） | 0.6 kV (Functional insulation) |
| 過電圧カテゴリー（対応コントローラー） | II |
| 周囲温度（動作）（寸法） | -40 °C ... 60 °C |
| 規格・規制（対応コントローラ） | IEC 60664 |
| コントローラ（接続3の接続データ） | MITSUBISHI MELSEC L |
| 定格絶縁電圧（対応コントローラ） | 63 V DC |
| 最大許容動作電圧（周囲条件） | 30 V DC |
| 接続名（接続1の接続データ） | Controller level |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 70 °C |
| 接続方法（接続1の接続データ） | IDC/FLK pin strip |
| 接続方法（接続2の接続データ） | Plug connection |
| 最大許容電流（分岐あたり）（周囲条件） | 1 A (per signal path) |
| - 適切なI/Oカード（接続3の接続データ） | LX41C4 |
| ポジション数（接続1の接続データ） | 14 |
| 接続数（接続1の接続データ） | 1 |
| 最大許容電流（別電源）（周囲条件） | 3 A |
製品説明
V8 adapter for 8 x RIF-1 relay socket, control: PLC wiring system of output cards, connection 1: 4x push-in connection, connection 2: 1x 14-pole IDC/FLK male connector, connection 3: Plug-in connectio
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
