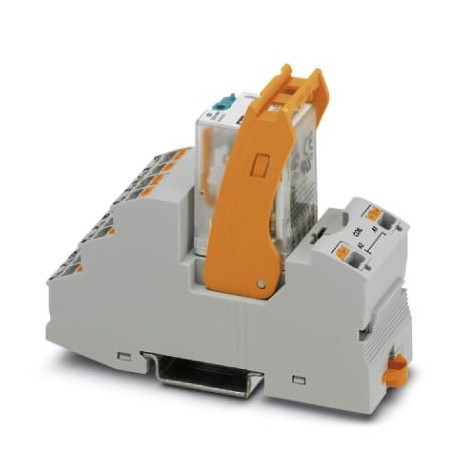

| パラメータ | 価値 |
|---|---|
| GTIN | 4055626293011 |
| 注文キー | 2908332 |
| (コイル側) | 36 V DC |
| 深さ(注) | 75 mm |
| 梱包単位 | 10 pc |
| 幅(注) | 31 mm |
| 高さ(注) | 96 mm |
| (接触側) | 1 A (at 240 V, AC15) |
| 注記(コイル側) | If the specified maximum values for multi-layer contact relays are exceeded, the gold plating is destroyed. The maximum values of the power contact relay are then valid. This can result in a shorter service life than with a pure power contact. |
| 原産国 | PL (Poland) |
| 注記(接触面) | the following values are applicable if a gold layer is destroyed |
| 関税番号 | 85364110 |
| 断熱材(一般) | Basic insulation |
| 最小注文数量 | 10 pc |
| 接点タイプ(コイル側) | 4 PDTs |
| (基準および規制) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質(コイル側) | AgNi, hard gold-plated |
| (接続データ入力側) | 26 ... 16 (flexible) |
| 汚染度(一般) | 2 |
| 定格サージ電圧(一般) | 2.5 kV |
| (接続データ出力側) | RT I (Relay) |
| 過電圧カテゴリー(一般) | II |
| 接点材質(接点側) | AgNi |
| 規格・規制(一般) | DIN EN 50178 |
| スイッチング容量(接触側) | 2 A (at 24 V, DC13) |
| 最大突入電流(コイル側) | 50 mA |
| 最小スイッチング電流(コイル側) | 2 mA (24 V DC) |
| 定格絶縁電圧(一般) | 250 V AC |
| スイッチ接点の種類(コイル側) | Single contact |
| ステータス表示(周囲条件) | Yellow LED |
| 開閉容量最小(コイル側) | 48 mW |
| 1個あたりの重量(梱包を除く) | 104.610 g |
| 最大突入電流(接触側) | 16 A (20 ms, N/O contact) |
| 最大スイッチング電圧(コイル側) | 30 V AC |
| 最小スイッチング電流(接点側) | 5 mA (at 24 V) |
| 最小スイッチング電圧(コイル側) | 2 V (At 24 mA) |
| 中国RoHS(規格と規制) | Environmentally Friendly Use Period = 50 |
| 連続電流制限(コイル側) | 50 mA |
| 保護回路(周囲条件) | Damping diode |
| 最大スイッチング電圧(接触側) | 250 V AC/DC |
| 最小スイッチング電圧(接触側) | 5 V (At 24 mA) |
| 典型的な放出時間(周囲条件) | 14 ms |
| 連続電流の制限(接触側) | 6 A |
| 標準的な応答時間(周囲条件) | 13 ms |
| (接触面(金層が破壊されている面)) | 26 ... 16 (flexible) |
| 周囲温度(動作)(寸法) | -40 °C ... 60 °C |
| 接続名(接続データ入力側) | Contact side |
| 動作モード(接続データ出力側) | 100% operating factor |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| ストリップ長さ(接続データ入力側) | 8 mm |
| 利用制限(主要商業データ) | EMC: class A product, see manufacturer's declaration in the download area |
| 接続方法(接続データ入力側) | Push-in connection |
| 正味重量(SAP)(接続データ出力側) | 104.61 g |
| 取り付け位置(接続データ出力側) | any |
| UL 94(一般)に準拠した難燃性評価 | V2 |
| UN(周囲条件)での標準入力電流 | 42 mA |
| 遮断定格(抵抗負荷)最大(コイル側) | 1.2 W (at 24 V DC) |
| 保護等級(接続データ出力側) | IP20 (Relay base) |
| 組立説明書(接続データ出力側) | In rows with zero spacing |
| 周囲温度(保管/輸送)(寸法) | -40 °C |
| 遮断定格(抵抗負荷)最大(接触側) | 144 W (at 24 V DC) |
| 機械的寿命(接続データ出力側) | approx. 2x 107cycles |
| 導体断面積 AWG (接続データ入力側) | 26 ... 16 (solid) |
| 導体断面実線(接続データ入力側) | 0.14 mm² ... 1.5 mm² |
| 接続名(接触側(金層が破壊されている側)) | Coil side |
| UN(周囲条件)を基準とした入力電圧範囲 | see diagram |
| 剥離長さ(接触面(金層が破壊されている面)) | 8 mm |
| 接続方法(接触面(金層破壊あり)) | Push-in connection |
| 公称条件(周囲条件)での消費電力 | 1.01 W |
| 導体断面積フレキシブル(接続データ入力側) | 0.14 mm² ... 1.5 mm² |
| 導体断面積 AWG(接触側(金層が破壊されている側)) | 26 ... 16 (solid) |
| テスト電圧リレー接点/リレー接点(接続データ出力側) | 2 kVrms(50 Hz, 1 min.) |
| テスト電圧リレー巻線/リレー接点(接続データ出力側) | 2.5 kVrms(50 Hz, 1 min.) |
| 導体断面実線(接触面(金層破壊)) | 0.14 mm² ... 1.5 mm² |
| 導体断面はフレキシブル(接触面(金層が破壊されている)) | 0.14 mm² ... 1.5 mm² |
