RIF-2-RPT-LDP-24DC/4X21/EX

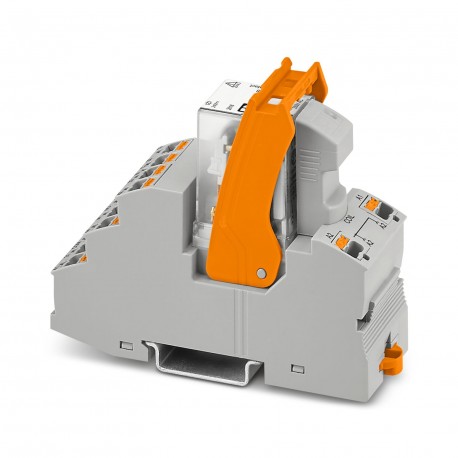

RIF-2-RPT-LDP-24DC/4X21/EX 2909741 PHOENIX CONTACT Relay Module
$0.00米ドル
3711 在庫あり
主な仕様
GTIN:4055626379913
注記:Made to Order (non-returnable)
注文キー:2909741
（一般的な）:26 ... 16 (flexible)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626379913 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2909741 |
| （一般的な） | 26 ... 16 (flexible) |
| （コイル側） | 1 A (at 240 V, AC15) |
| 深さ（注） | 75 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 31 mm |
| 高さ（注） | 96 mm |
| （接触側） | Class I, Zone 2, Group IIC |
| 原産国 | CN (China) |
| ATEX（接触側） | II 3G Ex ec nC IIC T4 Gc |
| 関税番号 | 85364110 |
| IECEx（接触側） | Ex ec nC IIC T4 Gc |
| 接点タイプ（コイル側） | 4 PDTs |
| 接続名（一般） | Coil side |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Push-in connection |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi |
| （接続データ入力側） | 26 ... 16 (flexible) |
| 動作モード（接触側） | 100% operating factor |
| UL、米国/カナダ（接触側） | Class I, Div. 2, Groups A, B, C, D T4 |
| （接続データ出力側） | Class I, Zone 2, Group IIC |
| スイッチング容量（コイル側） | 2 A (at 24 V, DC13) |
| IECEx証明書（接触側） | IECEx IBE 17.0032X |
| 取り付け位置（接触側） | any |
| コイル電圧（周囲条件） | 24 V DC |
| ATEX（接続データ出力側） | II 3G Ex ec nC IIC T4 Gc |
| 最大突入電流（コイル側） | 16 A (20 ms, N/O contact) |
| 最小スイッチング電流（コイル側） | 5 mA (at 24 V) |
| スイッチ接点の種類（コイル側） | Single contact |
| 保護等級（接触側） | IP20 (Relay base) |
| IECEx（接続データ出力側） | Ex ec nC IIC T4 Gc |
| 組み立て説明書（接触面） | In rows with zero spacing |
| 1個あたりの重量（梱包を除く） | 109.630 g |
| 導体断面積 AWG（一般） | 26 ... 16 (solid) |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC |
| 最小スイッチング電圧（コイル側） | 5 V (At 24 mA) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | approx. 2x 107cycles |
| 導体断面積（一般） | 0.14 mm² ... 1.5 mm² |
| 連続電流制限（コイル側） | 6 A (see diagram) |
| 保護回路（周囲条件） | Damping diode |
| 絶縁（接続データ出力側） | Basic insulation |
| 指定（接続データ出力側） | Ex zone |
| 典型的な放出時間（周囲条件） | 14 ms |
| 導体断面積フレキシブル（一般） | 0.14 mm² ... 1.5 mm² |
| 標準的な応答時間（周囲条件） | 13 ms |
| 周囲温度（動作）（寸法） | -40 °C ... 60 °C |
| 接続名（接続データ入力側） | Contact side |
| UL、米国/カナダ（接続データ出力側） | Class I, Div. 2, Groups A, B, C, D T4 |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| ストリップ長さ（接続データ入力側） | 8 mm |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 接続方法（接続データ入力側） | Push-in connection |
| EU型式検査証明書（接触面） | IBExU17ATEXB014X |
| 動作電圧表示（周囲条件） | Yellow LED |
| UN（周囲条件）での標準入力電流 | 42 mA |
| 汚染度（接続データ出力側） | 2 |
| 遮断定格（抵抗負荷）最大（コイル側） | 144 W (at 24 V DC) |
| 定格サージ電圧（接続データ出力側） | 2.5 kV |
| 過電圧カテゴリー（接続データ出力側） | III |
| 規格・規制（接続データ出力側） | EN/IEC 60079-0 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 定格絶縁電圧（接続データ出力側） | 250 V AC |
| 試験電圧リレー接点/リレー接点（接点側） | 2 kVrms(50 Hz, 1 min.) |
| 試験電圧リレー巻線/リレー接点（接点側） | 2.5 kVrms(50 Hz, 1 min.) |
| 導体断面積 AWG (接続データ入力側) | 26 ... 16 (solid) |
| 導体断面実線（接続データ入力側） | 0.14 mm² ... 1.5 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | see diagram |
| 公称条件（周囲条件）での消費電力 | 1.01 W |
| 導体断面積フレキシブル（接続データ入力側） | 0.14 mm² ... 1.5 mm² |
| UL 94準拠の難燃性評価（接続データ出力側） | V2 |
製品説明
Pre-assembled relay module consisting of: relay socket, function insertable module, relay with power contact and clamping flange approved according to ATEX/IECEx (zone 2) and Ex zone class I, div. 2,
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
