| パラメータ | 価値 |
|---|---|
| potentially explosive areas | |
| 色 | gray (RAL 7042) |
| 深さ | 75 mm |
| 幅 | 31 mm |
| 身長 | 96 mm |
| 直径 | 3.2 mm |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| 絶縁 | Basic insulation |
| 応用 | Class I, Division 2 |
| 証明書 | IBExU17ATEXB014X |
| コイル電圧 | 120 V AC |

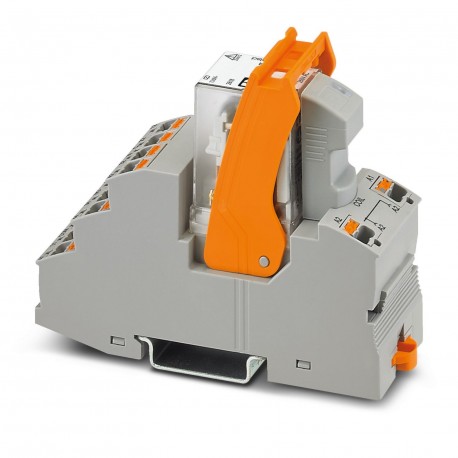

| 製品タイプ | Relay Module |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | DIN rail mounting |
| 識別 | II 3G Ex ec nC IIC T4 Gc |
| 動作モード | 100% operating factor |
| 製品ファミリー | RIFLINE complete |
| 主電源周波数 | 50/60 Hz |
| 記事の改訂 | 04 |
| 接触材料 | AgNi |
| ドライブ(極性) | polarized |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Push-in connection |
| 取り付け位置 | any |
| ドライブと機能 | monostable |
| 保護回路 | Varistor |
| スイッチング容量 | 2 A (at 24 V, DC13) |
| 入力電圧範囲 | 96 V AC ... 144 V AC (20 °C) |
| 定格サージ電圧 | 2.5 kV |
| 過電圧カテゴリー | III |
| 規格・規制 | IEC 60947-5-1 |
| 典型的な応答時間 | 5 ms ... 15 ms |
| 接点スイッチングタイプ | 4 changeover contacts |
| 最大突入電流 | 16 A (20 ms, N/O contacts) |
| 最小スイッチング電流 | 5 mA (24 V) |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | approx. 2x 107cycles |
| 公称入力電圧 UN | 120 V AC |
| 定格絶縁電圧 | 250 V AC |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電圧 | 5 V (24 mA) |
| 動作電圧表示 | Yellow LED |
| 典型的なリリース時間範囲 | 5 ms ... 20 ms |
| 導体断面積 AWG | 26 ... 16 (solid) |
| 連続電流の制限 | 5 A (see diagram) |
| UNでの標準入力電流 | 13 mA |
| 最終データ管理日 | 22.08.2024 |
| 保護等級(リレー) | RT III (Relay) |
| 導体断面積は剛性 | 0.14 mm² ... 1.5 mm² |
| 試験電圧(接触/接触) | 2 kVrms(50 Hz, 1 min., contact/contact) |
| 試験電圧(巻線/接触) | 2.5 kVrms(50 Hz, 1 min., winding/contact) |
| 周囲温度(動作) | -40 °C ... 50 °C |
| 導体断面積が柔軟 | 0.14 mm² ... 1.5 mm² |
| 保護等級(リレーベース) | IP20 (Relay base) |
| 遮断定格(抵抗負荷)最大。 | 120 W (at 24 V DC) |
| UL 94準拠の難燃性評価 | V2 (Housing) |
| UNを基準とした入力電圧範囲 | see diagram |
| 周囲温度(保管/輸送) | -40 °C ... 85 °C |
| 公称条件での最大消費電力 | 1.56 W |
