RIF-3-RPT-LV-120AC/3X21

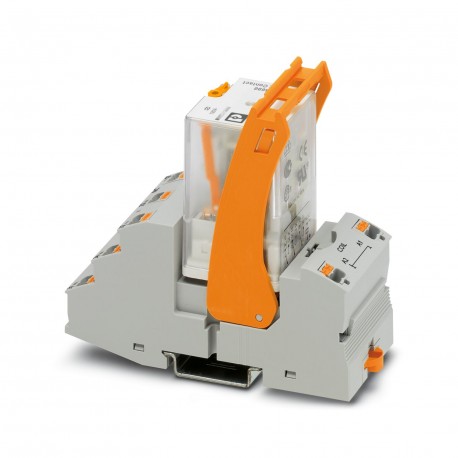

RIF-3-RPT-LV-120AC/3X21 2903293 PHOENIX CONTACT Relay Module
$0.00米ドル
4358 在庫あり
主な仕様
:124 W (48 V DC)
色:gray (RAL 7042)
深さ:90 mm
幅:40 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 124 W (48 V DC) | |
| 色 | gray (RAL 7042) |
| 深さ | 90 mm |
| 幅 | 40 mm |
| 身長 | 103 mm |
| 直径 | 3.2 mm |
| 絶縁 | Basic insulation |
| 応用 | Universal |
| コイル電圧 | 120 V AC |
| 製品タイプ | Relay Module |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | DIN rail mounting |
| 識別 | ISA-S71.04. G3 Harsh Group |
| 動作モード | 100% operating factor |
| 製品ファミリー | RIFLINE complete |
| 主電源周波数 | 50/60 Hz |
| 記事の改訂 | 08 |
| 接触材料 | AgNi |
| ドライブ（極性） | polarized |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Push-in connection |
| 取り付け位置 | any |
| ドライブと機能 | monostable |
| 保護回路 | Varistor |
| 入力電圧範囲 | 102 V AC ... 132 V AC (20 °C) |
| 定格サージ電圧 | 4 kV |
| 過電圧カテゴリー | III |
| 規格・規制 | IEC 60947-5-1 |
| 典型的な応答時間 | 5 ms ... 15 ms |
| 接点スイッチングタイプ | 3 changeover contacts |
| 最大突入電流 | 30 A (20 ms, N/O contacts) |
| 最小スイッチング電流 | 10 mA (24 V) |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | approx. 2x 107cycles |
| 公称入力電圧 UN | 120 V AC |
| 定格絶縁電圧 | 250 V AC |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電圧 | 10 V (24 mA) |
| 動作電圧表示 | Yellow LED |
| 典型的なリリース時間範囲 | 5 ms ... 20 ms |
| 導体断面積 AWG | 26 ... 16 (solid) |
| 連続電流の制限 | 6 A (see diagram) |
| UNでの標準入力電流 | 23 mA |
| 最終データ管理日 | 22.08.2024 |
| 保護等級（リレー） | RT I (Relay) |
| 導体断面積は剛性 | 0.14 mm² ... 1.5 mm² |
| 試験電圧（接触/接触） | 2 kVrms(50 Hz, 1 min., contact/contact) |
| 試験電圧（巻線/接触） | 2.5 kVrms(50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -40 °C ... 50 °C |
| 導体断面積が柔軟 | 0.14 mm² ... 1.5 mm² |
| 保護等級（リレーベース） | IP20 (Relay base) |
| 遮断定格（抵抗負荷）最大。 | 144 W (24 V DC) |
| UL 94準拠の難燃性評価 | V2 (Housing) |
| UNを基準とした入力電圧範囲 | see diagram |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 公称条件での最大消費電力 | 2.8 W |
| 利用カテゴリー CBスキーム (IEC 60947-5-1) | AC15, 1.5 A/240 V (N/O contact) |
製品説明
Pre-assembled relay module with push-in connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 3 investor contact
