RIF-4-RSC-LV-120AC/3X1

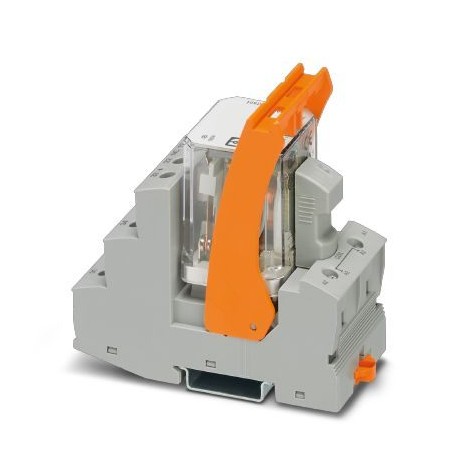

RIF-4-RSC-LV-120AC/3X1 2903283 PHOENIX CONTACT Relay Module
$0.00米ドル
3539 在庫あり
主な仕様
GTIN:4046356732840
注記:Made to Order (non-returnable)
注文キー:2903283
（コイル側）:1/2 HP, 240 V AC (three-phase induction motor)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356732840 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2903283 |
| （コイル側） | 1/2 HP, 240 V AC (three-phase induction motor) |
| カタログページ | Page 364 (C-5-2017) |
| 深さ（注） | 91 mm |
| 梱包単位 | 5 pc |
| 幅（注） | 44 mm |
| 高さ（注） | 96 mm |
| （接触側） | 20 ... 12 (flexible) |
| 原産国 | CN (China) |
| （接続データ1） | 20 ... 12 (flexible) |
| （接続データ2） | RT I (Relay) |
| 関税番号 | 85364900 |
| 断熱材（一般） | Basic insulation |
| トルク（接触側） | 0.5 Nm ... 0.6 Nm |
| 接点タイプ（コイル側） | 3 N/O contacts |
| トルク（接続データ1） | 0.5 Nm ... 0.6 Nm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi |
| 汚染度（一般） | 2 |
| 定格サージ電圧（一般） | 4 kV |
| 接続名（接触側） | Input side |
| 過電圧カテゴリー（一般） | III |
| スイッチング容量（コイル側） | 1 A (at 24 V, DC13) |
| 規格・規制（一般） | DIN EN 50178 |
| ストリップ長さ（接触側） | 8 mm |
| 接続方法（接触側） | Screw connection |
| コイル電圧（周囲条件） | 120 V AC |
| 最大突入電流（コイル側） | 50 A (20 ms, N/O contact) |
| 最小スイッチング電流（コイル側） | 10 mA (at 24 V) |
| 動作モード（接続データ2） | 100% operating factor |
| 定格絶縁電圧（一般） | 250 V AC |
| スイッチ接点の種類（コイル側） | Single contact |
| 接続名（接続データ1） | Contact side |
| 主電源周波数（周囲条件） | 50/60 Hz |
| 正味重量（SAP）（接続データ2） | 187 g |
| ストリップ長さ（接続データ1） | 8 mm |
| 1個あたりの重量（梱包を除く） | 187.000 g |
| 接続方法（接続データ1） | Screw connection |
| 最大スイッチング電圧（コイル側） | 440 V AC |
| 最小スイッチング電圧（コイル側） | 10 V (At 24 mA) |
| 取り付け位置（接続データ2） | any |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 連続電流制限（コイル側） | 8 A (see diagram) |
| 保護回路（周囲条件） | Varistor |
| 保護の程度（接続データ2） | IP20 (Relay base) |
| 組立説明書（接続データ2） | In rows with zero spacing |
| 導体断面積AWG（接触側） | 20 ... 10 (solid) |
| UL 508準拠のモーター負荷（コイル側） | 1/3 HP, 120 V AC (single-phase AC motor) |
| 標準的な応答時間（周囲条件） | 5 ms ... 25 ms |
| 機械的耐用年数（接続データ2） | approx. 107cycles |
| 周囲温度（動作）（寸法） | -40 °C ... 40 °C |
| 導体断面（接触側） | 0.5 mm² ... 4 mm² |
| 公称入力電圧 UN (周囲条件) | 120 V AC |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 動作電圧表示（周囲条件） | Yellow LED |
| 導体断面積AWG（接続データ1） | 20 ... 10 (solid) |
| 導体断面積フレキシブル（接触側） | 0.5 mm² ... 4 mm² |
| 典型的な放出時間範囲（周囲条件） | 5 ms ... 20 ms |
| UL 94（一般）に準拠した難燃性評価 | V2 |
| UN（周囲条件）での標準入力電流 | 24 mA |
| 導体断面実線（接続データ1） | 0.5 mm² ... 4 mm² |
| 遮断定格（抵抗負荷）最大（コイル側） | 216 W (at 24 V DC) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積フレキシブル（接続データ1） | 0.5 mm² ... 4 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | see diagram |
| テスト電圧リレー接点/リレー接点（接続データ2） | 2.5 kVrms(50 Hz, 1 min.) |
| テスト電圧リレー巻線/リレー接点（接続データ2） | 2.5 kVrms(50 Hz, 1 min.) |
| 導体断面ソリッド（同じ断面積の2本の導体）（接触側） | 0.5 mm² ... 2.5 mm² |
| 導体断面積がフレキシブル（同じ断面積の2本の導体）（接触側） | 0.5 mm² ... 2.5 mm² |
| 導体断面実線（同じ断面の導体2本）（接続データ1） | 0.5 mm² ... 2.5 mm² |
| 導体断面積がフレキシブル（同じ断面積の導体2本）（接続データ1） | 0.5 mm² ... 2.5 mm² |
製品説明
Pre-assembled relay module with screw connection, consisting of: relay socket, relay with power contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 3 normally open cont
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
RIF-4... relay base, for high-power relay with 2 or 3 changeover contacts or 3 N/O contacts, screw connection, plug-in option for input/interference suppression modules, for mounting on NS 35/7,5
