在庫あり 注目商品
RSCWE 6-3/15

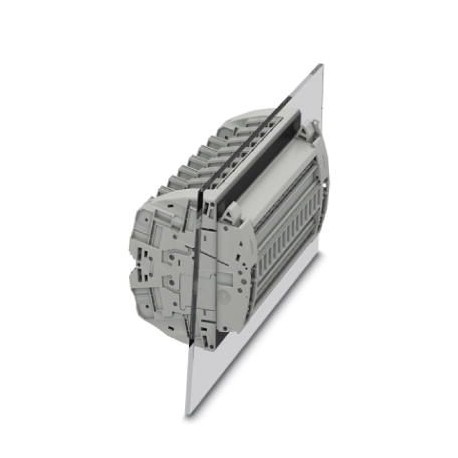

RSCWE 6-3/15 3969954 PHOENIX CONTACT Test terminal strip
$0.00米ドル
4231 在庫あり
主な仕様
GTIN:4055626394657
注記:Made to Order (non-returnable)
注文キー:3969954
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626394657 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 3969954 |
| 梱包単位 | 1 pc |
| ピッチ（一般） | 8.2 mm |
| 幅（一般） | 154.9 mm |
| 高さ（一般） | 70.1 mm |
| 長さ（一般） | 81 mm |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| 板厚（一般） | 1 mm ... 4 mm |
| ねじ山（寸法） | No 8 UNC |
| ボルト径（寸法） | 4.1 mm |
| 色（主要コマーシャルデータ） | gray |
| ストリップ長さ（寸法） | 12 mm |
| 接続方法（寸法） | Ring cable lug |
| 取り付けタイプ（接続データ） | Wall mounting |
| 穴径、最小（寸法） | 4.3 mm |
| 潜在能力（主要な商業データ） | 15 |
| 現在のIth（主要商業データ） | 24 A |
| 板厚（接続データ） | 1 mm ... 4 mm |
| ケーブルラグ幅（最大）（寸法） | 8 mm |
| 最大締め付けトルク（寸法） | 1.8 Nm |
| 締め付けトルク、最小（寸法） | 1.5 Nm |
| 1個あたりの重量（梱包を除く） | 573.610 g |
| サイドパネルを開く（主要商業データ） | No |
| 内径円筒ゲージ（寸法） | A5 |
| レベル数（主要商業データ） | 1 |
| 公称電圧UN（主要商用データ） | 400 V AC/DC |
| 試験サージ電圧（主要商用データ） | 5 kV |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 15 |
| 定格サージ電圧（主要商用データ） | 4 kV |
| 最大負荷電流（主要商用データ） | 30 A (with 10 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 標準接続（取り付け） | IEC 60947-7-1 |
| 公称断面積（主要商業データ） | 6 mm² |
| 接続数（主要商業データ） | 30 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| 端子台取付（主要商用データ） | 0.8 Nm ... 1 Nm |
| 断熱材グループ（主要コマーシャルデータ） | I |
| UL 94準拠の難燃性評価（取り付け） | V0 |
| 導体断面積（最大）（寸法） | 10 mm² |
| 導体断面積（フレキシブル）最小値（寸法） | 0.5 mm² |
| 周囲温度（動作）（主要商業データ） | -60 °C ... 100 °C |
| 標準準拠のケーブルラグ接続（寸法） | DIN 46237 |
| 最大AWG導体断面積、フレキシブル（寸法） | 8 |
| 最小AWG導体断面積、フレキシブル（寸法） | 24 |
| ケーブルラグ接続の最大断面積（寸法） | 10 mm² |
| ケーブルラグ接続の最小断面積（寸法） | 0.5 mm² |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 同一断面積の2本の導体、最大実線（寸法） | 6 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.5 mm² |
| 取付ネジの最大締め付けトルク:(接続データ) | 1 Nm |
| 取付ネジの最小締め付けトルク:(接続データ) | 0.8 Nm |
| 同一断面積の2本の導体、最大撚線（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.5 mm² |
| 公称条件での最大消費電力（主要商用データ） | 1.31 W |
製品説明
Test pin strip, rated voltage: 400 V, number of connections: 30, number of poles: 15, connection type: Ring wire terminal, 1st floor, Sizing cross-section: 6 mm², mounting class: Wall mounting, color:
