RSCWE 6-3/4

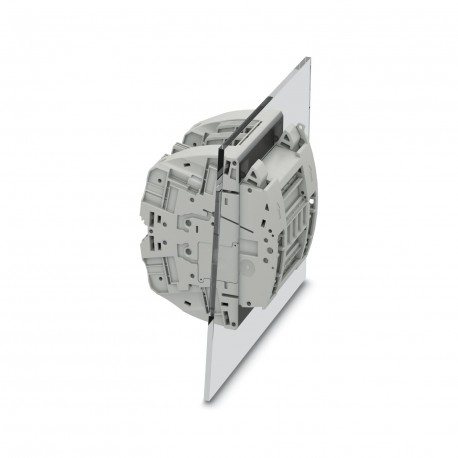

RSCWE 6-3/4 3969920 PHOENIX CONTACT Test terminal strip
$0.00米ドル
4911 在庫あり
主な仕様
:500 A
色:gray (RAL 7042)
深さ:70.1 mm
ピッチ:8.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 500 A | |
| 色 | gray (RAL 7042) |
| 深さ | 70.1 mm |
| ピッチ | 8.2 mm |
| 幅 | 8 mm |
| 身長 | 81 mm |
| 結果 | Test passed |
| スペクトラム | Service life test category 2, bogie-mounted |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| 潜在能力 | 4 |
| パルス形状 | Half-sine |
| 加速度 | 3.12g |
| 製品タイプ | Test terminal strip |
| ねじ山 | No 8 UNC |
| ボルト径 | 4.1 mm |
| 断面 | 0.5 mm² ... 10 mm² |
| 穴径 | 4.3 mm |
| 取り付けタイプ | Wall mounting |
| 仕様 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 行数 | 1 |
| ショック持続時間 | 18 ms |
| 公称電圧 | 400 V AC/DC |
| サイドパネルを開く | No |
| 板厚 | 1 mm ... 4 mm |
| テストの指示 | X-, Y- and Z-axis |
| 露出時間 | 30 s |
| 締め付けトルク | 1.5 ... 1.8 Nm |
| 試験サージ電圧 | 5 kV |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 4 |
| 定格サージ電圧 | 4 kV |
| 試験力設定点 | 5 N |
| 最大負荷電流 | 30 A (with 10 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 6 mm² |
| 接続数 | 8 |
| テスト電圧設定点 | 4.8 kV |
| 軸ごとのテスト期間 | 5 h |
| 断面積範囲 AWG | (converted acc. to IEC) |
| 端子台取り付け | 0.8 Nm ... 1 Nm |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A5 |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| レベルあたりの接続数 | 8 |
| 導体断面積が柔軟 | 0.5 mm² ... 10 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 短時間耐電流 4 mm² | 300 A |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 24 ... 8 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 0.5 mm² ... 6 mm² |
| リングケーブルラグの識別色：赤 | 1 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.5 mm² ... 6 mm² |
| リングケーブルラグの識別色：青 | 2.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 1.31 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 27,5 MJ/kg |
| リングケーブルラグの識別色：黄色 | 6 mm² |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
製品説明
Test pin strip, rated voltage: 400 V, number of connections: 8, number of poles: 4, connection type: Ring cable terminal, 1st floor, Sizing section: 6 mm², mounting class: Wall mounting, color: gray
