RSCWE 6-3/4SL GN

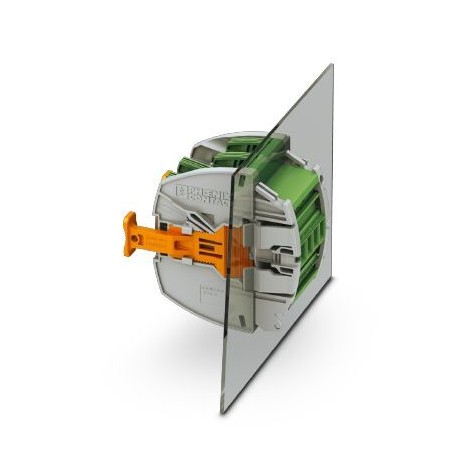

RSCWE 6-3/4SL GN 1029997 PHOENIX CONTACT Test terminal strip, nom. voltage: 400 V AC/DC, connection method: ..
$0.00米ドル
3932 在庫あり
主な仕様
GTIN:4055626532738
注文キー:1029997
（図面）:
カタログページ:Page 644 (C-1-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626532738 |
| 注文キー | 1029997 |
| （図面） | |
| カタログページ | Page 644 (C-1-2019) |
| 梱包単位 | 1 |
| ピッチ（一般） | 8.2 mm |
| 幅（一般） | 55.6 mm |
| カラー（図面） | green |
| 高さ（一般） | 80.9 mm |
| 長さ（一般） | 81.9 mm |
| UNSPSC 11（ETIM） | 39121410 |
| ETIM 4.0（eCl@ss） | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000902 |
| ETIM 6.0 (eCl@ss) | EC000902 |
| ETIM 7.0 (eCl@ss) | EC000902 |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 18.0（ETIM） | 39121410 |
| UNSPSC 19.0 (ETIM) | 39121410 |
| UNSPSC 20.0（ETIM） | 39121410 |
| UNSPSC 21.0（ETIM） | 39121410 |
| UNSPSC 6.01（ETIM） | 30211811 |
| UNSPSC 12.01 (ETIM) | 39121410 |
| 関税番号 | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| ポテンシャル（図面） | 4 |
| 電流Ith（図面） | 24 A |
| 接続（寸法） | 1 level |
| 板厚（一般） | 1 mm ... 4 mm |
| ねじ山（寸法） | No 8 UNC |
| ボルト径（寸法） | 4.1 mm |
| 回路図（図面） | |
| サイドパネルを開く（図面） | No |
| レベル数（図面） | 1 |
| eCl@ss 4.0（分類） | 27141118 |
| eCl@ss 4.1 (分類) | 27141118 |
| eCl@ss 5.0 (分類) | 27141118 |
| eCl@ss 5.1 (分類) | 27141100 |
| eCl@ss 6.0 (分類) | 27141100 |
| eCl@ss 7.0 (分類) | 27141126 |
| eCl@ss 8.0 (分類) | 27141126 |
| eCl@ss 9.0 (分類) | 27141126 |
| 公称電圧UN（図面） | 400 V AC/DC |
| ストリップ長さ（寸法） | 12 mm |
| 試験サージ電圧（図面） | 5 kV |
| 接続方法（寸法） | Ring cable lug |
| 断熱材（図面） | PA |
| ポジション数（図面） | 4 |
| 定格サージ電圧（図面） | 4 kV |
| 最大負荷電流（図面） | 30 A (with 10 mm² conductor cross section) |
| 取り付けタイプ（接続データ） | Insertion in base strip |
| 過電圧カテゴリー（図面） | III |
| 穴径、最小（寸法） | 4.3 mm |
| 公称断面積（図面） | 6 mm² |
| 接続数（図面） | 8 |
| 板厚（接続データ） | 1 mm ... 4 mm |
| ケーブルラグ幅（最大）（寸法） | 8 mm |
| 最大締め付けトルク（寸法） | 1.8 Nm |
| 締め付けトルク、最小（寸法） | 1.5 Nm |
| 絶縁材料群（図面） | I |
| 内径円筒ゲージ（寸法） | A5 |
| 標準接続（取り付け） | IEC 60947-7-1 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| UL 94準拠の難燃性評価（図面） | V0 |
| UL 94準拠の難燃性評価（取り付け） | V0 |
| 導体断面積（最大）（寸法） | 10 mm² |
| 導体断面積（フレキシブル）最小値（寸法） | 0.5 mm² |
| 標準準拠のケーブルラグ接続（寸法） | DIN 46237:1970-07 |
| 最大AWG導体断面積、フレキシブル（寸法） | 8 |
| 最小AWG導体断面積、フレキシブル（寸法） | 24 |
| ケーブルラグ接続の最大断面積（寸法） | 10 mm² |
| ケーブルラグ接続の最小断面積（寸法） | 0.5 mm² |
| 公称状態における最大消費電力（図面） | 1.31 W |
| 同一断面積の2本の導体、最大実線（寸法） | 6 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.5 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.5 mm² |
製品説明
Test pin strip, nominal voltage: 400 V, number of connections: 8, number of poles: 4, connection type: Annular cable terminal, 1st floor, Sizing section: 6 mm², mounting class: Insertion in base strip
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Circuit diagram
