S-PT-1X2-24DC

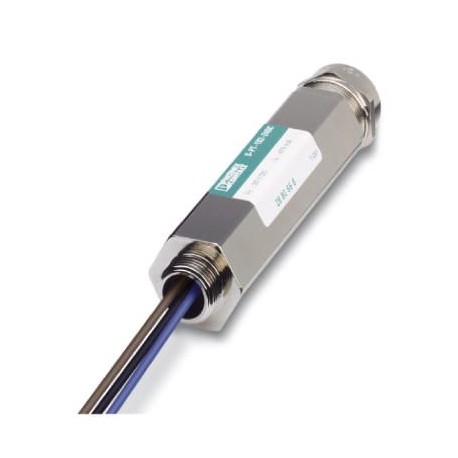

S-PT-1X2-24DC 2880668 PHOENIX CONTACT Surge protection device
$0.00米ドル
3248 在庫あり
主な仕様
GTIN:4046356049009
注記:Made to Order (non-returnable)
注文キー:2880668
（一般的な）:D1 - 1 kA
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356049009 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2880668 |
| （一般的な） | D1 - 1 kA |
| カタログページ | Page 101 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85363010 |
| （周囲条件） | VDE 0110-1 |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| 定格電流（一般） | 450 mA (55 °C) |
| タイプ（周囲条件） | Screw-in module |
| 色（周囲条件） | silver |
| 深さ（主要な商業データ） | 137 mm |
| 幅（主要商業データ） | 33.5 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 33.5 mm |
| 公称電圧 UN（一般） | 24 V DC |
| 残留電流IPE（一般） | ≤ 2 µA |
| 直列抵抗（一般） | 2.2 Ω ±10 % |
| 保護等級（寸法） | IP67 |
| IEC試験分類（一般） | C1 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | direct screw connection |
| 入力減衰aE、対称（一般） | typ. 0.5 dB (≤ 1.5 MHz / 50 Ω) |
| 最大必要バックアップヒューズ（一般） | 500 mA (T) |
| 1個あたりの重量（梱包を除く） | 352.520 g |
| ハウジング材質（周囲条件） | Zinc die-cast, surface bronzed and nickel-plated |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| 被覆剥き長さ（保護回路） | 6 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Screw connection |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 締め付けトルク（保護回路） | 0.6 Nm |
| 最大連続電圧UC（一般） | 40 V DC |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| インパルス耐久性（ライン-ライン）（一般） | C2 - 10 kV/5 kA |
| ポジション数（周囲条件） | 3 |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | Screw terminal blocks |
| インパルス耐久性（線-アース間）（一般） | C2 - 10 kV/5 kA |
| 応答時間 tA (シールド-アース間) (一般) | ≤ 100 ns |
| 接続方法 OUT（保護回路） | Connection line |
| 接続技術（保護回路） | Screw connection |
| 規格・仕様（接続データ） | IEC 61643-21 2002 |
| インパルス耐久性（シールドアース）（一般） | C2 - 10 kV / 5 kA |
| 線間残留電圧（一般） | ≤ 55 V |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 動作有効電流 ICat UC (一般) | ≤ 10 µA |
| 導体断面積AWG（保護回路） | 26 ... 16 |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 80 V (C2 - 10 kV / 5 kA) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 450 V (C2 - 10 kV / 5 kA) |
| 導体断面積（保護回路） | 0.14 mm² ... 1.5 mm² |
| パルス放電電流 Iimp(10/350) µs (一般) | 1 kA |
| 総放電電流 Itotal(8/20) µs (一般) | 20 kA |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 総放電電流 Itotal(10/350) µs (一般) | 2 kA |
| 電圧保護レベルアップ（シールド-グランド）（一般） | ≤ 600 V (C2 - 10 kV / 5 kA) |
| 導体断面積がフレキシブル（保護回路） | 0.14 mm² ... 1.5 mm² |
| 電圧保護レベル 垂直（線間）（一般） | ≤ 50 V (C2 - 10 kV / 5 kA) |
| カットオフ周波数 fg (3 dB)、対称 50 オームシステム (一般) | typ. 6 MHz |
| 公称放電電流 In(8/20) µs (線間) (一般) | 10 kA |
| カットオフ周波数 fg (3 dB)、150 オームシステムにおける対称 (一般) | typ. 2 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 10 kA (per path) |
| 公称パルス電流 Ian (10/1000) µs (線間) (一般) | 23 A |
| 残留電圧（Ian、10/1000）µs（線間）（一般） | ≤ 65 V |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 100 A |
| 公称放電電流 In(8/20) µs (シールド-アース間) (一般) | 10 kA (optional) |
| 公称パルス電流 Ian (10/1000) µs (シールド-アース) (一般) | 100 A |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限（一般） | ≤ 55 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 450 V (Direct grounding) |
| 1 kV/µs（ライン間）静的出力電圧制限（一般） | ≤ 55 V |
| 最大放電電流 Imax(8/20) µs 最大 (ライン間) (一般) | 10 kA |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 450 V (Direct grounding) |
| 空間距離および沿面距離の規格（周囲条件） | IEC 60664-1 |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間）（一般） | 10 kA (per path) |
| 1 kV/µs（シールド-アース）スパイクでの出力電圧制限（一般） | ≤ 600 V (optional) |
| 最大放電電流 Imax(8/20) µs 最大 (シールド-アース間) (一般) | 10 kA |
製品説明
Overvoltage protection. in IP67 screw-on module for measuring probes, direct mounting via ext. thread. M20 x 1.5, cable gland for signal line, circ. of Protec. two-tiered. Suitable for HART.
