SAC-2P-M12MSB/30,0-910/M12FSB

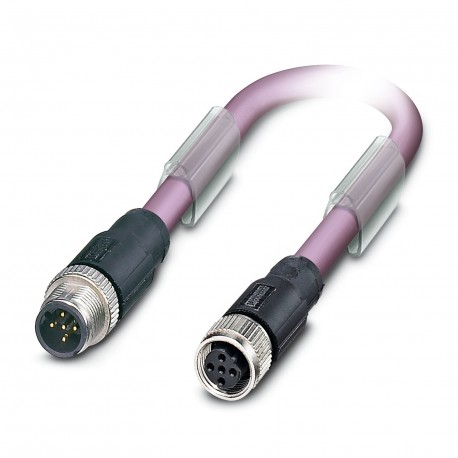

SAC-2P-M12MSB/30,0-910/M12FSB 1524145 PHOENIX CONTACT Bus system cable
$0.00米ドル
4046 在庫あり
主な仕様
:60 V DC
タイプ:Plug straight M12
コーディング:B
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| タイプ | Plug straight M12 |
| コーディング | B |
| シールド | yes |
| バスシステム | PROFIBUS |
| ケーブルタイプ | PROFIBUS [910] |
| コーディングタイプ | B (inverse) |
| センサータイプ | PROFIBUS |
| ケーブル長 | 30 m |
| ケーブル重量 | 90 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Data cable preassembled |
| UL AWMスタイル | 21198 (80°C/300 V) |
| 全体的なひねり | 2 cores with 2 fillers to the core |
| シール材 | NBR |
| ケーブル容量 | nom. 30 pF/m |
| ステータス表示 | no |
| 波動インピーダンス | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| AWG信号線 | 24 |
| 記事の改訂 | 09 |
| 接触材料 | CuSn |
| 難燃性 | UL 1581, Section 1060 and UL 2556, Section 9.3 (FT1) |
| 材料、充填材 | PP |
| その他の抵抗 | Low adhesion |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| シールド減衰 | ≤ 0.049 dB/m (at 16 MHz) |
| 単線、カラー | red, green |
| 導体構造 | 1x2xAWG24/19 |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 4 |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | PROFIBUS |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | TPU, hardly inflammable, self-extinguishing |
| 外装シース、カラー | red lilac RAL 4001 |
| 公称電圧、ケーブル | 300 V |
| 外装材 | PUR |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 1500 V (50 Hz, 1 min.) |
| 導体断面積 | 2x 0.25 mm² (Signal line) |
| ケーブル外径 | 7.80 mm ±0.2 mm |
| 光シールドカバー | 85 % |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | Foam-Skin PP |
| 試験電圧 コア/シールド | 1500.00 V (50 Hz, 1 min.) |
| 最大導体抵抗 | ≤ 78.6 Ω/km |
| 挿入/離脱サイクル | ≥ 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 2.55 mm ±0.07 mm |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 19x 0.13 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 4000000, Bending radius: 65 mm, Traversing path: 4.5 m, Traversing rate: 3 m/s, Acceleration: 3 m/s², Ambient temperature: -20 °C ... 60 °C |
| UL 94準拠の難燃性評価 | V0 |
| 最小の曲げ半径、固定設置 | 40 mm |
| 最小の曲げ半径、可動設置 | 65 mm |
製品説明
Bus system cable, PROFIBUS, 4-pole halogen-free, shielded, M12 straight connector, encoding: B, a M12 straight female, encoding: B, cable length: 30 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
