SAC-2P-M12MSB/40,0-910/M12FSB

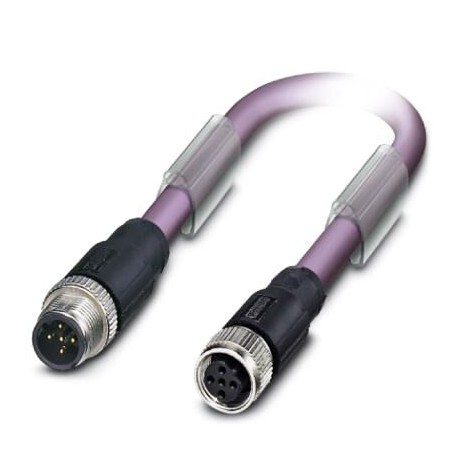

SAC-2P-M12MSB/40,0-910/M12FSB 1085975 PHOENIX CONTACT Bus system cable, PROFIBUS (12 Mbps), 2-position, PUR ..
$0.00米ドル
4240 在庫あり
主な仕様
GTIN:4055626876924
注文キー:1085975
（図面）:
（材料）:≤ 70 °C (cable, drag chain applications)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626876924 |
| 注文キー | 1085975 |
| （図面） | |
| （材料） | ≤ 70 °C (cable, drag chain applications) |
| 梱包単位 | 1 |
| ETIM 6.0 (eCl@ss) | EC001262 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| 関税番号 | 85444290 |
| シールド（材質） | Plastic-coated aluminum foil, tinned copper braided shield |
| （周囲条件） | 60 V DC |
| ケーブルタイプ（材質） | PROFIBUS |
| 減衰（材質） | ≤ 0.049 dB/m (at 16 MHz) |
| 配線色（材質） | Red, green |
| 加速（材料） | 3 m/s² |
| ケーブル重量（材質） | 90 kg/km |
| ハロゲンフリー（材質） | in accordance with DIN VDE 0472 part 815 |
| UL AWMスタイル（材質） | 21198 (80°C/300 V) |
| 全体のねじれ（材質） | 2 cores with 2 fillers to the core |
| 曲げ半径（材質） | 80 mm |
| ケーブル容量（材質） | nom. 30 pF/m |
| 注記（周囲条件） | Further products with variable cable lengths can be found in the accessories section |
| 波動インピーダンス（材料） | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| AWG信号線（材質） | 24 |
| ケーブル構造（材質） | 1x2xAWG24/19 |
| 回路図（図面） | |
| 連絡先資料（一般） | CuSn |
| ケーブルの長さ（図面） | 40 m |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| トラバースパス（マテリアル） | 4.5 m |
| トラバース速度（材質） | 3 m/s |
| コーディング（周囲条件） | B - inverse |
| 難燃性（材質） | UL 1581, Sec. 1060 (FT-1) |
| 材料、充填材（材料） | PP |
| その他の抵抗（材質） | Low adhesion |
| eCl@ss 7.0 (分類) | 27060308 |
| eCl@ss 9.0 (分類) | 27060308 |
| 導体材料（材質） | Tin-plated Cu litz wires |
| 導体抵抗（材質） | ≤ 78.6 Ω/km |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 絶縁抵抗（材質） | ≥ 5 GΩ*km |
| 外装シース、色（材質） | violet RAL 4001 |
| 公称電圧、ケーブル（材質） | 30 V |
| 外装材（材質） | PUR |
| 試験電圧 コア/コア（材質） | 1500 V (50 Hz, 1 min.) |
| 導体断面積（材質） | 2x 0.25 mm² (Signal line) |
| コンタクトキャリア材料（一般） | PA 6.6 (plug), TPU GF (socket) |
| 接触面材質（一般） | Ni/Au |
| 光シールドカバー（材質） | 85 % |
| 定格電圧（周囲条件） | 48 V AC |
| 曲げサイクル数（材質） | 5000000 |
| ステータス表示（周囲条件） | No |
| 試験電圧 コア/シールド（材質） | 1500 V (50 Hz, 1 min.) |
| ケーブル種類（略称）（材質） | 910 |
| ケーブル外径D（材質） | 7.8 mm ±0.2 mm |
| 汚染度（周囲条件） | 3 |
| 材料導体絶縁体（材質） | Foam-Skin PP |
| ポジション数（周囲条件） | 2 |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | PROFIBUS, 12 Mbps (max. 100 m) |
| 周囲温度（動作）（材質） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（材質） | 19x 0.13 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 絶縁体を含むコア径（材質） | 2.55 mm ±0.07 mm |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| 最小曲げ半径、固定設置（材質） | 40 mm |
| 最小曲げ半径、可動設置（材質） | 65 mm |
| 寸法図プラグ、M12 x 1、ストレート、シールド（図面） | |
| 回路図ピン配置M12ソケット、5極、Bコード、メス側（図面） |
製品説明
Bus system cable, PROFIBUS (12 MBit/s), 2-pole halogen-free, shielded, M12 straight connector, encoding: B, a M12 straight female, encoding: B, cable length: 40 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingPlug, M12 x 1, straight, shielded
