SAC-2P-MSB/ 1,0-910/FSB SCO

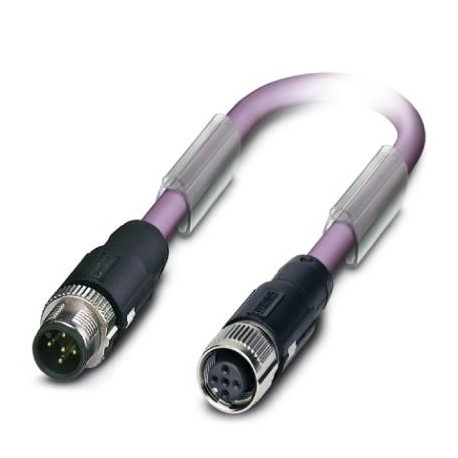

SAC-2P-MSB/ 1,0-910/FSB SCO 1518122 PHOENIX CONTACT Bus system cable
$46.55米ドル
249 在庫あり
主な仕様
GTIN:4017918968243
（ケーブル）:No hazardous substances above threshold values
注文キー:1518122
（材料）:4 (Plug) | RD (B cable) | 4 (Socket)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918968243 |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1518122 |
| （材料） | 4 (Plug) | RD (B cable) | 4 (Socket) |
| カタログページ | Page 429 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| （ピン割り当て） | ≤ 70 °C (cable, drag chain applications) |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| シールド（ピン配置） | Plastic-coated aluminum foil, tinned copper braided shield |
| ケーブルタイプ（ピン配置） | PROFIBUS |
| コーディング（周囲条件） | B - inverse |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| 減衰（ピン割り当て） | ≤ 0.049 dB/m (at 16 MHz) |
| 配線色（ピン割り当て） | Red, green |
| 加速（ピン割り当て） | 3 m/s² |
| ケーブル重量（ピン割り当て） | 90 kg/km |
| ハロゲンフリー（ピン配置） | in accordance with DIN VDE 0472 part 815 |
| UL AWMスタイル（ピン割り当て） | 21198 (80°C/300 V) |
| 全体のねじれ（ピン配置） | 2 cores with 2 fillers to the core |
| 曲げ半径（ピン割り当て） | 80 mm |
| ケーブル容量（ピン配置） | nom. 30 pF/m |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 波動インピーダンス（ピン配置） | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| AWG信号線（ピン割り当て） | 24 |
| ケーブル構造（ピン配置） | 1x2xAWG24/19 |
| トラバースパス（ピン割り当て） | 4.5 m |
| 移動速度（ピン割り当て） | 3 m/s |
| 保護等級（寸法） | IP65 |
| 難燃性（ピン配置） | UL 1581, Sec. 1060 (FT-1) |
| 材質、フィラー（ピン配置） | PP |
| その他の抵抗（ピン配置） | Low adhesion |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| 導体材質（ピン配置） | Tin-plated Cu litz wires |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 97.000 g |
| 導体抵抗（ピン配置） | ≤ 78.6 Ω/km |
| ケーブルの長さ（主要商業データ） | 1 m |
| 絶縁抵抗（ピン配置） | ≥ 5 GΩ*km |
| 外部シース、色（ピン配置） | violet RAL 4001 |
| 公称電圧、ケーブル（ピン配置） | 30 V |
| 外装シース材質（ピン配置） | PUR |
| テスト電圧 コア/コア (ピン割り当て) | 1500 V (50 Hz, 1 min.) |
| 導体断面積（ピン配置） | 2x 0.25 mm² (Signal line) |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 2 |
| 光シールドカバー（ピン配置） | 85 % |
| 曲げサイクル数（ピン割り当て） | 5000000 |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | PROFIBUS, 12 Mbps (max. 100 m) |
| テスト電圧 コア/シールド (ピン配置) | 1500 V (50 Hz, 1 min.) |
| ケーブル種別（略称）（ピン配置） | 910 |
| 外径ケーブル径D（ピン配置） | 7.8 mm ±0.2 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 材質導体絶縁（ピン配置） | Foam-Skin PP |
| 周囲温度（動作）（ピン配置） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（ピン配置） | 19x 0.13 mm |
| 絶縁体を含むコア径（ピン配置） | 2.55 mm ±0.07 mm |
| 最小曲げ半径、固定設置（ピン配置） | 40 mm |
| 最小曲げ半径、可動設置（ピン配置） | 65 mm |
| 連絡先 | 色（信号指定） | 連絡先（オプション）（材質） | 2 (Plug) | GN (A cable) | 2 (Socket) |
製品説明
Bus system cable, PROFIBUS (12 MBit/s), 2-pole halogen-free, shielded, M12 straight connector, encoding: B SPEEDCON, a Straight female M12, coding: B SPEEDCON, cable length: 1 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
