SAC-3P-15,0-961/M12FS VA

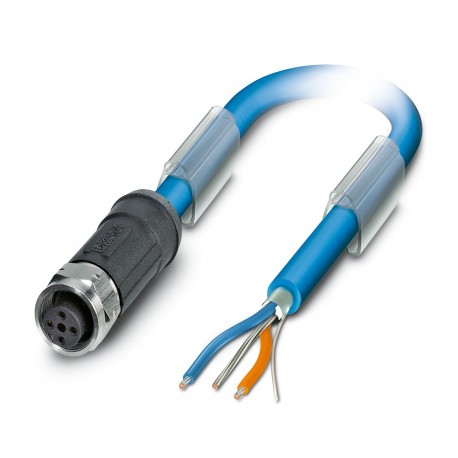

SAC-3P-15,0-961/M12FS VA 1419085 PHOENIX CONTACT Bus system cable
$0.00米ドル
4127 在庫あり
主な仕様
GTIN:4046356541527
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1419085
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356541527 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1419085 |
| （材料） | 4 (Socket) | SR (shield) |
| カタログページ | Page 430 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP69K |
| 原産国 | DE (Germany) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Stainless steel |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | B - inverse |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | UL 1666 (riser) |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 1,009.250 g |
| ケーブルの長さ（主要商業データ） | 15 m |
| シールド（規格と規制） | Plastic-coated aluminum foil with a drain wire |
| ケーブルの種類（規格と規制） | Fieldbus FOUNDATION/PROFIBUS PA, blue |
| カラーハンドルエリア（周囲条件） | black |
| 配線色（規格・規制） | Blue, orange |
| ケーブル重量（規格および規制） | 56.552 kg/km |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 3 |
| 信号速度（規格と規制） | 0.66 c |
| 全体的なひねり（基準と規制） | One pair with one drain wire and fillers for core |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | PROFIBUS PA, 31.25 kbps |
| ツイストペア（規格と規制） | 2 cores to the pair |
| ケーブル容量（規格と規制） | 147 pF/m (at 1 kHz, core/shield) |
| AWG信号線（規格と規制） | 18 |
| ケーブルインピーダンス（規格と規制） | 100 Ω ±20 % (At 31.25 kHz) |
| ケーブル構造（規格と規制） | 2xAWG18/7 + 1xAWG20/7 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 難燃性（規格・規制） | UL 1685 (CSA FT 4) |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| シールド減衰（規格と規制） | 3 dB/km (at 39 kHz) |
| 特別な特性（規格と規制） | UL standards PLTC-ER and ITC |
| 動作容量（規格および規制） | 78 nF (at 1 kHz) |
| 導体インダクタンス（規格・規制） | 0.6233 µH/m |
| 導体抵抗（規格・規制） | ≤ 19.35 Ω/km (Signal line) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| GRPの引張強度（規格と規制） | 260 N |
| 厚さ、断熱性（規格・規制） | 0.5 mm |
| 外装シース、色（規格・規制） | blue RAL 5015 |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外皮の厚さ（規格・規則） | 1 mm |
| 外装シース材質（規格・規則） | PVC |
| 導体断面積（規格および規制） | 2x 0.75 mm² (Signal line) |
| 光シールドカバー（規格および規制） | 100 % |
| ケーブルの種類（略称）（規格・規則） | 961 |
| ケーブル外径D（規格・規制） | 7.5 mm ±0.25 mm |
| UL 94準拠の難燃性評価（ピン配置） | HB |
| 材料導体絶縁（規格および規制） | PO (Signal line) |
| 周囲温度（動作）（規格・規制） | -40 °C ... 105 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 7x 0.40 mm |
| 絶縁体を含むコア径（規格・規制） | 2.24 mm ±0.05 mm |
| 自由導体端の被覆剥ぎ長さ（主要商業データ） | 50 mm |
| 連絡先 | 色（信号指定） | 連絡先（オプション）（材質） | 1 (Socket) | OG (DATA+) |
| 最小曲げ半径、固定設置（規格および規制） | 75 mm |
製品説明
Bus system cable, PROFIBUS PA (31.25 kBit/s), 3-poles, shielded, free cable end, to straight female M12, coding: A, cable length: 15 m, for Ex zone with stainless steel knurling.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
