SAC-3P-2,38-PUR/C-1L-Z 0,12 AE

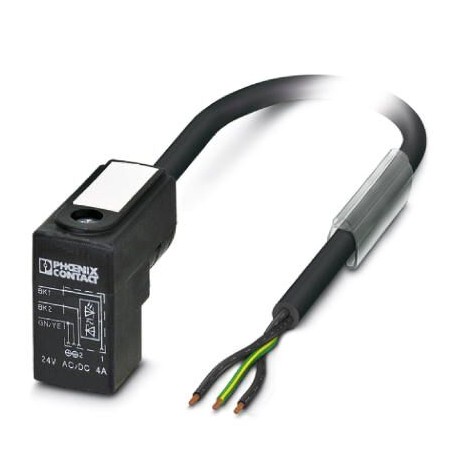

SAC-3P-2,38-PUR/C-1L-Z 0,12 AE 1057494 PHOENIX CONTACT Sensor/actuator cable SAC-3P-2,38-PUR/C-1L-Z 0,12 AE ..
$0.00米ドル
4938 在庫あり
主な仕様
GTIN:4055626700038
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1057494
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626700038 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1057494 |
| 梱包単位 | 1 |
| UNSPSC 11（ETIM） | 31251501 |
| ETIM 4.0（eCl@ss） | EC001855 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| UNSPSC 13.2 (ETIM) | 31251501 |
| UNSPSC 6.01（ETIM） | 31251501 |
| UNSPSC 12.01 (ETIM) | 31251501 |
| 関税番号 | 85444290 |
| UNSPSC 7.0901 (ETIM) | 31251501 |
| （周囲条件） | 24 V DC |
| シーリング材（一般） | TPU (Seal molded) |
| （基準および規制） | -20 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 4.0（分類） | 27060306 |
| eCl@ss 4.1 (分類) | 27060306 |
| eCl@ss 5.0 (分類) | 27061801 |
| eCl@ss 5.1 (分類) | 27061801 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| 規格名称（材質） | Valve connector |
| 規格・規制（材料） | EN 175301-803 |
| 定格電圧（周囲条件） | 24 V AC |
| ステータス表示（周囲条件） | 1 LED |
| ケーブルの長さ（主要商業データ） | 2.38 m |
| 材料ハウジングバルブプラグ（一般） | TPU |
| バルブプラグ接触材料（一般） | CuSn |
| ケーブルの種類（規格と規制） | PUR halogen-free black |
| 配線色（規格・規制） | black 1, black 2, green/yellow |
| 加速（基準と規制） | 30 m/s² |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 3 |
| UL AWMスタイル（規格と規制） | 20549 |
| 全体的なひねり（基準と規制） | 3 wires, twisted |
| 過電圧カテゴリー（周囲条件） | III |
| 曲げ半径（規格・規制） | 50 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | Valve connector EN 175301-803 |
| AWG信号線（規格と規制） | 20 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 0.9 m |
| 通過速度（基準および規制） | 5 m/s |
| 周囲温度（動作）（寸法） | -20 °C ... 85 °C (valve plug) |
| 難燃性（規格・規制） | according to DIN VDE 0482 |
| その他の耐性（規格・規制） | largely oil-resistant |
| バルブプラグコンタクトインサート材料（一般） | PA 6.6 |
| バルブプラグ接触面材質（一般） | Sn |
| ケーブル略語（規格・規制） | Li9Y11Y-HF |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 試験電圧、ケーブル（規格および規制） | ≥ 1200 V |
| 導体抵抗（規格・規制） | 39 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | min. 20 MΩ*km |
| 保護回路/コンポーネント（周囲条件） | Z diode |
| 外装シース、色（規格・規制） | black-gray RAL 7021 |
| 公称電圧、ケーブル（規格および規制） | ≤ 300 V |
| 外装シース材質（規格・規則） | PUR |
| 中央ねじバルブコネクタ（主要商業データ） | M2,5 x 27,5 |
| 導体断面積（規格および規制） | 3x 0.5 mm² |
| 曲げサイクル数（規格および規制） | 15000000 |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 4.5 mm ±0.2 mm |
| 材料導体絶縁（規格および規制） | PP |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 28x 0.15 mm |
| 絶縁体を含むコア径（規格・規制） | 1.5 mm ±0.05 mm (Signal line) |
| 自由導体端の被覆剥ぎ長さ（主要商業データ） | 50 mm |
| 最小曲げ半径、固定設置（規格および規制） | 22.5 mm |
製品説明
Sensor/Actuator Cable, 3-pole halogen-free, free cable end, to C valve connectors (8mm), with 1 LED, connected with Z-Diode, cable length: 2.38 m, Ferrules, PATG-free, free cable end, length: 0.12 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Sensor/actuator cable, 3-position, PUR halogen-free, black-gray RAL 7021, free cable end, on Valve connector C (8 mm), with 1 LED, connected with Z diode, cable length: 2.38 m, Ferrules, Without PATGs, free cable end, length: 0,12 m
