SAC-3P-20,0-PUR/M12FR

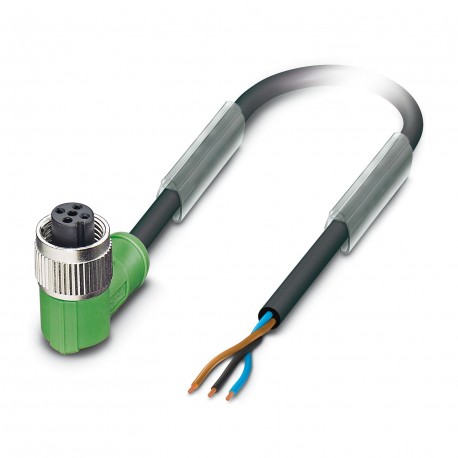

SAC-3P-20,0-PUR/M12FR 1570173 PHOENIX CONTACT Sensor/actuator cable
$0.00米ドル
4825 在庫あり
主な仕様
GTIN:4046356339773
（ケーブル）:No hazardous substances above threshold values
注文キー:1570173
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356339773 |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1570173 |
| 梱包単位 | 1 pc |
| （寸法） | IP68 |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444290 |
| （周囲条件） | 250 V DC |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.4 Nm |
| （基準および規制） | -25 °C ... 80 °C (cable, flexible installation) |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 250 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 473.500 g |
| ケーブルの長さ（主要商業データ） | 20 m |
| ケーブルの種類（規格と規制） | PUR halogen-free black |
| 配線色（規格・規制） | brown, blue, black |
| 加速（基準と規制） | 10 m/s² |
| ケーブル重量（規格および規制） | 23 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 3 |
| UL AWMスタイル（規格と規制） | 20549 |
| 全体的なひねり（基準と規制） | 3 wires, twisted |
| 過電圧カテゴリー（周囲条件） | II |
| 曲げ半径（規格・規制） | 44 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| AWG信号線（規格と規制） | 22 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 難燃性（規格・規制） | in accordance with UL 758/1581 FT2 |
| その他の耐性（規格・規制） | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性（規格・規制） | in accordance with DIN EN 60811-2-1 |
| ケーブル略語（規格・規制） | Li9Y11Y |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 特別な特性（規格と規制） | Flexible cable conduit capable |
| 試験電圧、ケーブル（規格および規制） | ≥ 3000 V |
| 導体抵抗（規格・規制） | max. 58 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | ≥ 100 GΩ*km (at 20 °C) |
| 厚さ、断熱性（規格・規制） | ≥ 0.21 mm (Core insulation) |
| 外装シース、色（規格・規制） | black-gray RAL 7021 |
| 公称電圧、ケーブル（規格および規制） | ≤ 300 V |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 3x 0.34 mm² (Signal line) |
| 曲げサイクル数（規格および規制） | 10000000 |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 3.85 mm ±0.15 mm |
| 材料導体絶縁（規格および規制） | PP |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 42x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 1.27 mm ±0.02 mm (Signal line) |
| 自由導体端の被覆剥ぎ長さ（主要商業データ） | 50 mm |
| 最小曲げ半径、固定設置（規格および規制） | 19 mm |
| 最小曲げ半径、可動設置（規格・規制） | 38 mm |
製品説明
Sensor/actuator cable, 3-pole, halogen-free PUR, greyish black RAL 7021, free cable end, to Elbow connection female M12, coding: A, cable length: 20 m
