SAC-3P-35,0-100/M 8FR

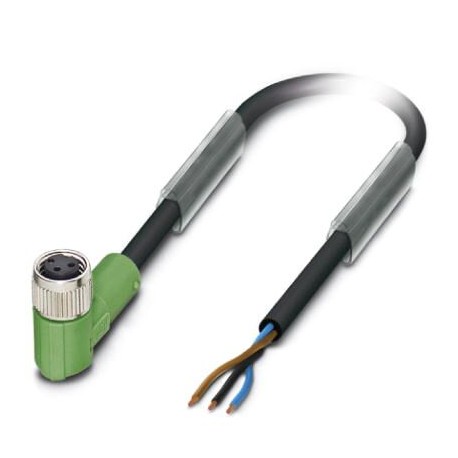

SAC-3P-35,0-100/M 8FR 1085910 PHOENIX CONTACT Sensor/actuator cable, 3-position, PUR/PVC, gray RAL 7001, fre..
$0.00米ドル
4041 在庫あり
主な仕様
GTIN:4055626875880
注文キー:1085910
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626875880 |
| 注文キー | 1085910 |
| （図面） | |
| 梱包単位 | 1 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| 連絡先資料（一般） | CuSn |
| ケーブルの長さ（図面） | 35 m |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| （基準および規制） | -5 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| ケーブルの種類（規格と規制） | PUR/PVC gray |
| 配線色（規格・規制） | brown, blue, black |
| ケーブル重量（規格および規制） | 27 kg/km |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 3 |
| 全体的なひねり（基準と規制） | 3 wires, twisted |
| 過電圧カテゴリー（周囲条件） | II |
| 曲げ半径（規格・規制） | 44 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| AWG信号線（規格と規制） | 24 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 5 m |
| 通過速度（基準および規制） | 3 m/s |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 難燃性（規格・規制） | As per UL-Style 2464 |
| ケーブル略語（規格・規制） | LiYY-11Y |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 試験電圧、ケーブル（規格および規制） | ≥ 3000 V |
| 導体抵抗（規格・規制） | max. 78 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | ≥ 100 MΩ*km (at 20 °C) |
| 厚さ、断熱性（規格・規制） | ≥ 0.23 mm (Core insulation) |
| 外装シース、色（規格・規制） | gray RAL 7001 |
| 材質、内シース（規格・規制） | PVC |
| 公称電圧、ケーブル（規格および規制） | ≤ 300 V |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 0.25 mm² |
| 寸法図ソケットM8 x 1、アングル（図面） | |
| 曲げサイクル数（規格および規制） | 2000000 |
| ケーブルの種類（略称）（規格・規則） | 100 |
| ケーブル外径D（規格・規制） | 4.4 mm ±0.2 mm |
| 自由導体端の被覆剥ぎ長さ（図面） | 50 mm |
| 材料導体絶縁（規格および規制） | PVC |
| 周囲温度（動作）（規格・規制） | -25 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 32x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 1.32 mm ±0.02 mm |
| 最小曲げ半径、固定設置（規格および規制） | 22 mm |
| 最小曲げ半径、可動設置（規格・規制） | 44 mm |
| 回路図ピン配置M8ソケット、3極、メス側図（図面） |
製品説明
Sensor/actuator cable, 3-pole, halogen-free PUR, grey RAL 7001, free cable end, to Angled connection female M8, cable length: 35 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingSocket M8 x 1, angled
