SAC-3P-DTMS/ 0,6-PUR/DTFS

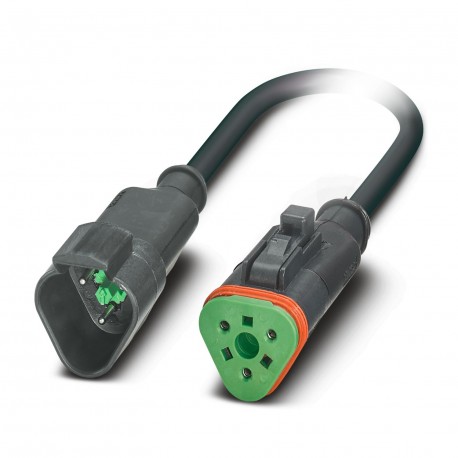

SAC-3P-DTMS/ 0,6-PUR/DTFS 1415004 PHOENIX CONTACT Sensor/actuator cable
$0.00米ドル
3704 在庫あり
主な仕様
:48 V DC
タイプ:Plug straight DEUTSCH DT04-3P Clip locking
コーディング:A
シールド:no
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 48 V DC | |
| タイプ | Plug straight DEUTSCH DT04-3P Clip locking |
| コーディング | A |
| シールド | no |
| ケーブルタイプ | PUR halogen-free black [PUR] |
| 応用 | Mobile hydraulics |
| コーディングタイプ | A |
| ケーブル長 | 0.6 m |
| ケーブル重量 | 42 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| ロックタイプ | Clip locking |
| 製品タイプ | Sensor/actuator cable |
| 試験電圧 | ≥ 3000 V AC (Spark test) |
| UL AWMスタイル | 20549 / 10152 (80°C/300 V) |
| 全体的なひねり | 3 wires, twisted |
| シール材 | Silicon |
| ステータス表示 | no |
| AWG信号線 | 18 |
| 接触材料 | Cu alloy |
| 難燃性 | according to UL 758/1581 (horizontal) |
| その他の抵抗 | hydrolysis and microbe resistant |
| 耐油性 | According to DIN EN 60811-2-1, 168 h at 100°C |
| 導体材料 | Bare Cu litz wires |
| 公称電流IN | 8 A |
| 公称電圧UN | 48 V AC |
| 単線、カラー | brown, blue, black |
| 特別な特性 | flexible |
| 寸法図 | |
| ポジション数 | 3 |
| 保護の程度 | IP67 |
| ケーブル出口の数 | 1 |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | TPU |
| 厚さ、断熱性 | ≥ 0.21 mm |
| 外装シース、カラー | black-gray RAL 7021 |
| 公称電圧、ケーブル | ≤ 300 V AC |
| 外装材 | PUR |
| ステータス表示あり | No |
| 導体断面積 | 3x 0.75 mm² (Signal line) |
| ケーブル外径 | 5.20 mm ±0.15 mm |
| 厚さ、外皮 | ≥ 0.38 mm |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | nickel-plated |
| 材質電線絶縁体 | PP |
| 最大導体抵抗 | ≤ 26 Ω/km (at 20 °C) |
| ねじ接続用材質 | not available |
| 絶縁体を含む線径 | 1.69 mm ±0.05 mm (Signal line) |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 42x 0.15 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 4000000, Bending radius: 48 mm, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| UL 94準拠の難燃性評価 | V2 |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 26 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 52 mm |
製品説明
Sensor/actuator cable, 3-pole halogen-free, DEUTSCH DT04-3P straight connector, coding: A Clip lock, a Straight female DEUTSCH DT06-3S Clip lock, cable length: 0.6 m
