SAC-3P-M12MS/ 0,3-961/M12FS VA

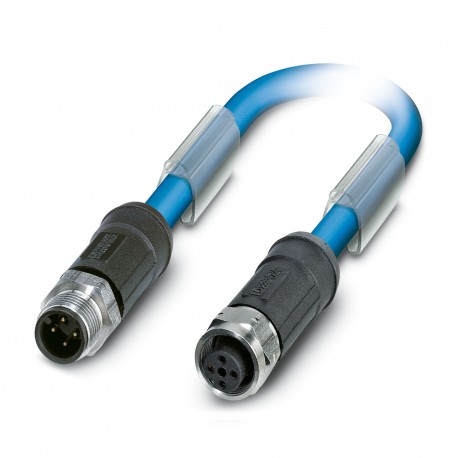

SAC-3P-M12MS/ 0,3-961/M12FS VA 1419102 PHOENIX CONTACT Bus system cable
$0.00米ドル
4160 在庫あり
主な仕様
:60 V DC
タイプ:Plug straight M12
コーディング:A
一般的な:For applications in circuits of intrinsic safety protection type "i". Electrical values following EN 60079-14.
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| タイプ | Plug straight M12 |
| コーディング | A |
| 一般的な | For applications in circuits of intrinsic safety protection type "i". Electrical values following EN 60079-14. |
| 材料 | CuSn (Contact) |
| シールド | yes |
| バスシステム | PROFIBUS PA |
| ケーブルタイプ | Fieldbus FOUNDATION/PROFIBUS PA, blue [961] |
| 応用 | Process technology |
| コーディングタイプ | A (Standard) |
| センサータイプ | PROFIBUS PA |
| ケーブル長 | 0.3 m |
| ケーブル重量 | 56.552 kg/km |
| 製品タイプ | Data cable preassembled |
| 信号速度 | 0.66 c |
| 全体的なひねり | One pair with one drain wire and fillers for core |
| シール材 | NBR |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | 147 pF/m (at 1 kHz, core/shield) |
| ステータス表示 | no |
| AWG信号線 | 18 |
| ケーブルインピーダンス | 100 Ω ±20 % (At 31.25 kHz) |
| 難燃性 | UL 1685 (CSA FT 4) |
| 抗張力 | 260 N |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| シールド減衰 | 3.00 dB/km (at 39 kHz) |
| 単線、カラー | blue, orange |
| 特別な特性 | UL standards PLTC-ER and ITC |
| 導体構造 | 2xAWG18/7 + 1xAWG20/7 |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 3 |
| 伝送媒体 | Copper |
| 動作容量 | 78 nF (at 1 kHz) |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | PROFIBUS PA, 31.25 kbps |
| 厚さ、断熱性 | 0.50 mm |
| 外装シース、カラー | blue RAL 5015 |
| 公称電圧、ケーブル | 300 V |
| 外装材 | PVC |
| ステータス表示あり | No |
| 導体断面積 | 2x 0.75 mm² (Signal line) |
| ケーブル外径 | 7.50 mm ±0.25 mm |
| 光シールドカバー | 100 % |
| 厚さ、外皮 | 1.00 mm |
| 材質電線絶縁体 | PO (Signal line) |
| 最大導体抵抗 | ≤ 19.35 Ω/km (Signal line) |
| 挿入/離脱サイクル | ≥ 100 |
| 絶縁体を含む線径 | 2.24 mm ±0.05 mm |
| 周囲温度（動作） | -25 °C ... 90 °C |
| 導体構造信号線 | 7x 0.40 mm |
| UL 94準拠の難燃性評価 | HB |
| 最小の曲げ半径、固定設置 | 75 mm |
| 接点色（信号指定）接点（オプション） | 1 (Plug) OG (DATA+) 1 (Socket) |
製品説明
Bus system cable, PROFIBUS PA (31.25 kBit/s), 3-poles, shielded, Straight connector M12, coding: B, a Straight female M12, coding: A, cable length: 0.3 m, for zone Ex with knurling stainless steel.
