SAC-3P-M12MS/3,0-500/A-1L-Z

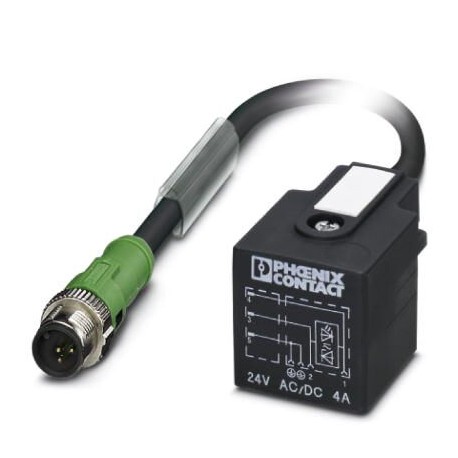

SAC-3P-M12MS/3,0-500/A-1L-Z 1438927 PHOENIX CONTACT Sensor/actuator cable SAC-3P-M12MS/3,0-500/A-1L-Z 1438927
$0.00米ドル
3436 在庫あり
主な仕様
GTIN:4046356488976
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1438927
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356488976 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1438927 |
| 梱包単位 | 1 |
| （寸法） | IP67 |
| UNSPSC 11（ETIM） | 31251501 |
| ETIM 3.0（eCl@ss） | EC001855 |
| ETIM 4.0（eCl@ss） | EC001855 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| UNSPSC 13.2 (ETIM) | 31251501 |
| UNSPSC 6.01（ETIM） | 31251501 |
| UNSPSC 12.01 (ETIM) | 31251501 |
| 関税番号 | 85444290 |
| UNSPSC 7.0901 (ETIM) | 31251501 |
| （周囲条件） | 24 V DC |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | TPU (Seal molded) |
| コーディング（周囲条件） | A - standard |
| （基準および規制） | -5 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 4.0（分類） | 27060306 |
| eCl@ss 4.1 (分類) | 27060306 |
| eCl@ss 5.0 (分類) | 27061801 |
| eCl@ss 5.1 (分類) | 27061800 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| グリップ本体材質（一般） | TPU |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 24 V AC |
| ステータス表示（周囲条件） | 1 LED |
| ケーブルの長さ（主要商業データ） | 3 m |
| 材料ハウジングバルブプラグ（一般） | TPU |
| バルブプラグ接触材料（一般） | CuSn |
| ケーブルの種類（規格と規制） | PVC gray |
| 配線色（規格・規制） | black 1, black 2, green/yellow |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 3 |
| 全体的なひねり（基準と規制） | Wires twisted in layers |
| 過電圧カテゴリー（周囲条件） | III |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| AWG信号線（規格と規制） | 20 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 難燃性（規格・規制） | DIN EN 50265-2-1 |
| バルブプラグコンタクトインサート材料（一般） | PA 6.6 |
| 耐油性（規格・規制） | largely oil-resistant |
| バルブプラグ接触面材質（一般） | Sn |
| ケーブル略語（規格・規制） | LiYY |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 試験電圧、ケーブル（規格および規制） | 1200 V |
| 導体抵抗（規格・規制） | 39 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | min. 20 MΩ*km |
| 保護回路/コンポーネント（周囲条件） | Z diode |
| 外装シース、色（規格・規制） | gray RAL 7001 |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外装シース材質（規格・規則） | PVC |
| 導体断面積（規格および規制） | 3x 0.5 mm² (Signal line) |
| ケーブルの種類（略称）（規格・規則） | 500 |
| ケーブル外径D（規格・規制） | 4.8 mm ±0.2 mm |
| 材料導体絶縁（規格および規制） | PVC |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 16x 0.20 mm |
| 絶縁体を含むコア径（規格・規制） | 1.5 mm ±0.05 mm (Signal line) |
| 最小曲げ半径、固定設置（規格および規制） | 24 mm |
製品説明
Sensor/actuator cable, 3-pole, PVC, gray RAL 7001, Straight male connector M12, coding: A, to Valve connector A, with 1 LED, connected with Diode Z, cable length: 3 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Sensor/actuator cable, 3-position, PVC, gray RAL 7001, Plug straight M12, A-coded, on Valve connector A, with 1 LED, connected with Z diode, cable length: 3 m
