SAC-3P-MS/ 5,0-28R SCO RAIL

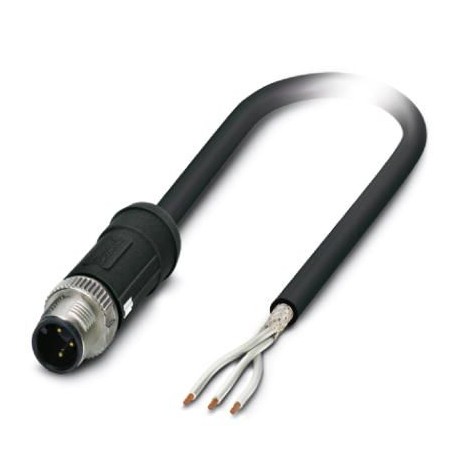

SAC-3P-MS/ 5,0-28R SCO RAIL 1407297 PHOENIX CONTACT Sensor/actuator cable
$0.00米ドル
4664 在庫あり
主な仕様
GTIN:4046356774147
注記:Made to Order (non-returnable)
（ケーブル）:No hazardous substances above threshold values
注文キー:1407297
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356774147 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1407297 |
| カタログページ | Page 130 (C-4-2013) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444290 |
| （周囲条件） | Shock, vibration EN 50155 |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | -25 °C ... 90 °C (cable, flexible installation) |
| グリップ本体材質（一般） | PA 6.6 |
| 規格名称（材質） | Shock, vibration |
| 規格・規制（一般） | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| 規格・規制（材料） | EN 50155 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PA 6.6 |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 22.220 g |
| ケーブルの長さ（主要商業データ） | 5 m |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | Shielded black RADOX® |
| カラーハンドルエリア（周囲条件） | black |
| 配線色（規格・規制） | White 1, white 2, white 3 |
| ケーブル重量（規格および規制） | 51 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | According to EN 50267-2-1 |
| ポジション数（周囲条件） | 3 |
| 煙の毒性（基準と規制） | BS 6853 B.1 |
| 全体的なひねり（基準と規制） | 3 wires, twisted |
| 過電圧カテゴリー（周囲条件） | II |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| AWG信号線（規格と規制） | 20 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C (Plug / socket) |
| 難燃性（規格・規制） | EN 60332-1-2 |
| その他の耐性（規格・規制） | Resistance to fuels according to IRM 903, 168 h at 70 °C |
| 耐油性（規格・規制） | according to IRM 902, 72 h at 100 °C |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| ヒューム腐食性（基準および規制） | EN 50267-2-2 |
| 試験電圧、ケーブル（規格および規制） | 3500 V AC (50 Hz, 5 min.) |
| 導体抵抗（規格・規制） | ≤ 40.1 Ω/km |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 保護回路/コンポーネント（周囲条件） | unwired |
| 煙の濃度（基準および規制） | BS 6853 D.8.7 |
| 外装シース、色（規格・規制） | black |
| 公称電圧、ケーブル（規格および規制） | 600 V AC (Core-ground, U0) |
| 外装シース材質（規格・規則） | PE-X |
| 導体断面積（規格および規制） | 3x 0.5 mm² |
| ケーブルの種類（略称）（規格・規則） | 28R |
| ケーブル外径D（規格・規制） | 5.3 mm ±0,3 mm |
| 材料導体絶縁（規格および規制） | PE-X |
| 周囲温度（動作）（規格・規制） | -50 °C ... 120 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 19x 0.18 mm |
| 鉄道車両の防火対策（規格・規則） | BS 6853 (Category Ia, Ib, II) |
| 絶縁体を含むコア径（規格・規制） | 1.43 mm |
| 最小曲げ半径、固定設置（規格および規制） | 3 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 4 x D |
