SAC-4P-10,0-800/M12FR

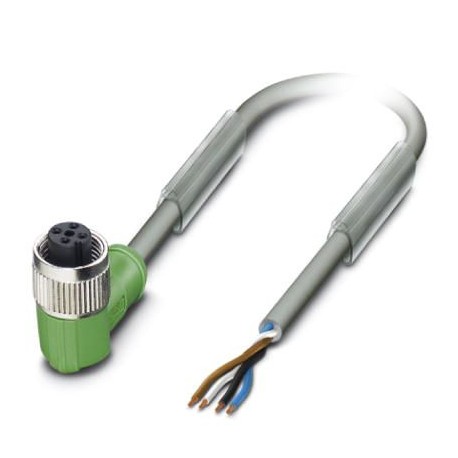

SAC-4P-10,0-800/M12FR 1456983 PHOENIX CONTACT Sensor/actuator cable
$33.41米ドル
346 在庫あり
主な仕様
GTIN:4046356593342
（ケーブル）:No hazardous substances above threshold values
注文キー:1456983
カタログページ:Page 204 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356593342 |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1456983 |
| カタログページ | Page 204 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP68 |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444290 |
| （周囲条件） | 250 V DC |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | to 120 °C (for 3000 h) |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 規格名称（材質） | M12 connector |
| 注記（基準および規制） | Due to the extremely robust outer sheath, this cable should only be stripped in 5 cm increments. |
| 規格・規制（材料） | IEC 61076-2-101 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 250 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 312.700 g |
| ケーブルの長さ（主要商業データ） | 10 m |
| ケーブルの種類（規格と規制） | Gray, highly flexible PUR |
| 配線色（規格・規制） | brown, white, blue, black |
| 加速（基準と規制） | 30 m/s² |
| ケーブル重量（規格および規制） | 33.5 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 4 |
| UL AWMスタイル（規格と規制） | 20233 |
| 全体的なひねり（基準と規制） | 4 wires, twisted |
| 過電圧カテゴリー（周囲条件） | II |
| ねじり力（規格・規則） | ± 360 °/m (1 000 000 torsion cycles) |
| 曲げ半径（規格・規制） | 50 mm |
| 絶縁抵抗（周囲条件） | ≥ 10 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| AWG信号線（規格と規制） | 22 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 0.9 m |
| 通過速度（基準および規制） | 5 m/s |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 難燃性（規格・規制） | according to IEC 60332-1-2 |
| その他の耐性（規格・規制） | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性（規格・規制） | According to HD 22.10 |
| ケーブル略語（規格・規制） | Li12YYTPE-HF |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 特別な特性（規格と規制） | Cable jacket is welding spark-resistant, recyclable, matt, low-adhesion, abrasion-resistant, flame-retardant, and self-extinguishing |
| 試験電圧、ケーブル（規格および規制） | 2000 V |
| 導体抵抗（規格・規制） | approx. 53 Ω/km |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | ≥ 20 MΩ*km |
| 保護回路/コンポーネント（周囲条件） | unwired |
| 外装シース、色（規格・規制） | gray RAL 7001 |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 4x 0.34 mm² (Signal line) |
| 曲げサイクル数（規格および規制） | 15000000 |
| ケーブルの種類（略称）（規格・規則） | 800 |
| ケーブル外径D（規格・規制） | 4.8 mm ±0.2 mm |
| 材料導体絶縁（規格および規制） | PES |
| 周囲温度（動作）（規格・規制） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 42x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 1.3 mm ±0.05 mm (Signal line) |
| 最小曲げ半径、固定設置（規格および規制） | 4 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 7.5 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 7,5 x D |
製品説明
Sensor/actuator cable, 4-pole, halogen-free, solder-spark-resistant, highly flexible, grey RAL 7001, free cable end, to Angled connection female M12, coding: A, cable length: 10 m, for robotics and dr
