SAC-4P-M 8MR/10,0-950/M 8FR

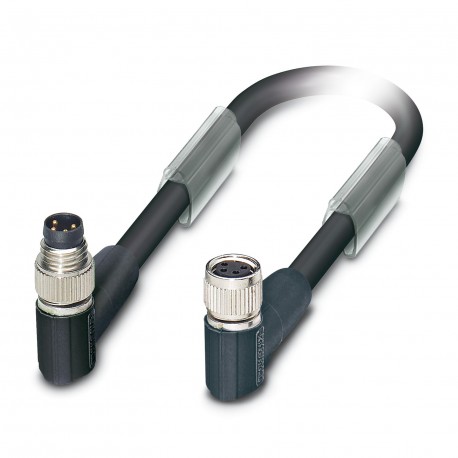

SAC-4P-M 8MR/10,0-950/M 8FR 1551011 PHOENIX CONTACT Bus system cable
$0.00米ドル
4019 在庫あり
主な仕様
GTIN:4046356151542
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1551011
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356151542 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1551011 |
| （材料） | 4 (Plug) | GN (0.14 mm²) | 4 (Socket) |
| カタログページ | Page 222 (C-6-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.2 Nm (M8 connectors) |
| （基準および規制） | -40 °C ... 80 °C (cable, flexible installation) |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 保護等級（寸法） | IP65 |
| 試験電圧（周囲条件） | 800 V |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 418.220 g |
| ケーブルの長さ（主要商業データ） | 10 m |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | INTERBUS |
| カラーハンドルエリア（周囲条件） | black |
| 配線色（規格・規制） | red-blue, green-yellow |
| 加速（基準と規制） | 4 m/s² |
| ケーブル重量（規格および規制） | 41 kg/km |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 4 |
| UL AWMスタイル（規格と規制） | 20963 (80°C/30 V) |
| 全体的なひねり（基準と規制） | 2 pairs around a drain wire in the center to the core |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | INTERBUS |
| ツイストペア（規格と規制） | 2 cores to the pair |
| 曲げ半径（規格・規制） | 110 mm |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 波動インピーダンス（規格・規制） | 75 Ω ±10 Ω (Signal line) |
| AWG信号線（規格と規制） | 26 |
| ケーブル構造（規格と規制） | 2xAWG26/19+2xAWG22/19 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 6 m |
| 通過速度（基準および規制） | 4 m/s |
| AWG電源（規格と規制） | 22 |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| 導体抵抗（規格・規制） | ≤ 150 Ω/km (Signal line) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 絶縁抵抗（規格・規制） | ≥ 20 MΩ*km |
| 厚さ、断熱性（規格・規制） | 0.24 mm (Conductor insulation, signal line) |
| 外装シース、色（規格・規制） | black RAL 9005 |
| 公称電圧、ケーブル（規格および規制） | ≤ 100 V |
| 外皮の厚さ（規格・規則） | approx. 0.75 mm |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 1000 V (50 Hz, 1 min.) |
| ペアシールドの種類（規格と規制） | Aluminum-lined polyester foil |
| 導体断面積（規格および規制） | 2x 0.14 mm² (Signal line) |
| 光シールドカバー（規格および規制） | 85 % |
| 曲げサイクル数（規格および規制） | 1000000 |
| 試験電圧コア/シールド（規格および規制） | 1000 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 950 |
| ケーブル外径D（規格・規制） | 5.2 mm ±0.2 mm |
| UL 94準拠の難燃性評価（ピン配置） | HB |
| 材料導体絶縁（規格および規制） | PP |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 19x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 0.97 mm (Signal line) |
| 導体構造、電圧供給（規格・規制） | 19x 0.15 mm |
| 連絡先 | 色（信号指定） | 連絡先（オプション）（材質） | 1 (Plug) | RD (0.34 mm²) | 1 (Socket) |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 7.5 x D |
製品説明
Bus system cable, INTERBUS, 4-pole halogen-free, shielded, M8 angled connector, coding: A, to M8 angled female, cable length: 10 m
