SAC-4P-M 8MS/ 2,0-950/M 8FS

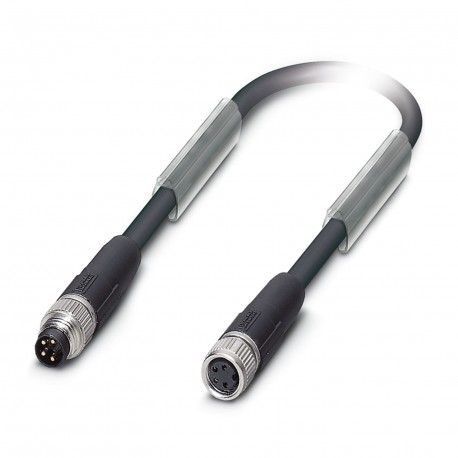

SAC-4P-M 8MS/ 2,0-950/M 8FS 1543359 PHOENIX CONTACT Bus system cable
$45.08米ドル
268 在庫あり
主な仕様
:60 V DC
タイプ:Plug straight M8
コーディング:A
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| タイプ | Plug straight M8 |
| コーディング | A |
| シールド | yes |
| バスシステム | INTERBUS |
| ケーブルタイプ | INTERBUS [950] |
| 応用 | Standard |
| コーディングタイプ | A (Standard) |
| センサータイプ | INTERBUS |
| ケーブル長 | 2 m |
| ケーブル重量 | 41 kg/km |
| 製品タイプ | Data cable preassembled |
| 試験電圧 | 800 V |
| UL AWMスタイル | 20963 (80°C/30 V) |
| 全体的なひねり | 2 pairs around a drain wire in the center to the core |
| シール材 | NBR |
| ツイストペア | 2 cores to the pair |
| ステータス表示 | no |
| 波動インピーダンス | 75 Ω ±10 Ω (Signal line) |
| AWG信号線 | 26 |
| 接触材料 | CuSn |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| 単線、カラー | red-blue, green-yellow |
| 導体構造 | 2xAWG26/19+2xAWG22/19 |
| 汚染度 | 3 |
| ポジション数 | 4 |
| 伝送媒体 | Copper |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | INTERBUS |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | TPU, hardly inflammable, self-extinguishing |
| 厚さ、断熱性 | 0.24 mm (Conductor insulation, signal line) |
| 外装シース、カラー | black RAL 9005 |
| 公称電圧、ケーブル | ≤ 100 V |
| 外装材 | PUR |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 1000 V (50 Hz, 1 min.) |
| ペアシールドの種類 | Aluminum-lined polyester foil |
| 導体断面積 | 2x 0.14 mm² (Signal line) |
| ケーブル外径 | 5.20 mm ±0.2 mm |
| 光シールドカバー | 85 % |
| 厚さ、外皮 | approx. 0.75 mm |
| 接触キャリア材料 | TPU GF |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PP |
| 試験電圧 コア/シールド | 1000.00 V (50 Hz, 1 min.) |
| 最大導体抵抗 | ≤ 150 Ω/km (Signal line) |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 0.97 mm (Signal line) |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 19x 0.10 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 1000000, Bending radius: 110 mm, Traversing path: 6 m, Traversing rate: 4 m/s, Acceleration: 4 m/s² |
| UL 94準拠の難燃性評価 | HB |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 26 mm |
| 最小曲げ半径、柔軟な設置 | 7.5 x D |
| 最小の曲げ半径、可動設置 | 39 mm |
| 接点色（信号指定）接点（オプション） | 1 (Plug) RD (0.34 mm²) 1 (Socket) |
製品説明
Bus system cable, INTERBUS, 4-pole halogen-free, shielded, M8 straight connector, coding: A, to M8 straight female, cable length: 2 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
