SAC-4P-M12MRS/10,0-PUR PE SH

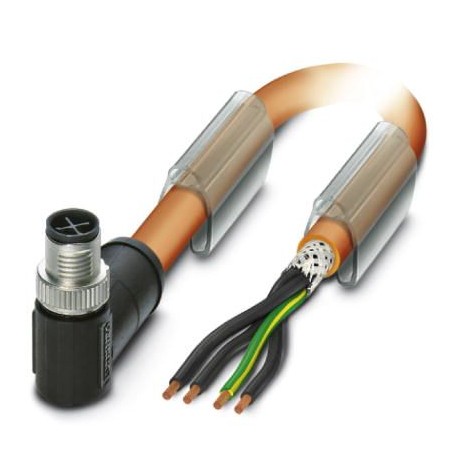

SAC-4P-M12MRS/10,0-PUR PE SH 1424111 PHOENIX CONTACT Power cable
$0.00米ドル
4002 在庫あり
主な仕様
GTIN:4046356693158
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1424111
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356693158 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1424111 |
| カタログページ | Page 294 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| 原産国 | DE (Germany) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | DOTE 15571-58-1 |
| 関税番号 | 85444290 |
| 連絡先資料（一般） | CuZn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| コーディング（周囲条件） | S power |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | -30 °C ... 90 °C (cable, flexible installation) |
| グリップ本体材質（一般） | PA |
| 規格名称（材質） | M12 connector |
| 規格・規制（材料） | IEC 61076-2-111 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PA |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 690 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 1,485.400 g |
| ケーブルの長さ（主要商業データ） | 10 m |
| シールド（規格と規制） | Tinned copper-braided shield, approx. 85% covering |
| ケーブルの種類（規格と規制） | PUR halogen-free orange shielded |
| カラーハンドルエリア（周囲条件） | black |
| 配線色（規格・規制） | Black 1, black 2, black 3, green/yellow |
| 加速（基準と規制） | 10 m/s² |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | according to VDE 0282-13 Appendix C |
| ポジション数（周囲条件） | 4 |
| UL AWMスタイル（規格と規制） | 20234 / 10492 (80°C/1000 V) |
| 全体的なひねり（基準と規制） | 4 wires optimally twisted |
| 過電圧カテゴリー（周囲条件） | III |
| ねじり力（規格・規則） | ± 25 °/m |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-111 |
| 40°Cでの定格電流（周囲条件） | 12 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| AWG電源（規格と規制） | 16 |
| 周囲温度（動作）（寸法） | -25 °C ... 85 °C (Plug / socket) |
| 難燃性（規格・規制） | according to EN 60332-1-2 |
| その他の耐性（規格・規制） | UV resistant |
| 耐油性（規格・規制） | in accordance with DIN EN 60811-2-1 |
| ケーブル略語（規格・規制） | 9YSLC11Y-JZ |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 試験電圧、ケーブル（規格および規制） | 4260 V AC (5 min.) |
| 導体抵抗（規格・規制） | ≤ 13.3 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | > 100 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | ≥ 10 MΩ*km (at 20 °C) |
| 保護回路/コンポーネント（周囲条件） | unwired |
| 厚さ、断熱性（規格・規制） | 0.4 mm |
| 外装シース、色（規格・規制） | orange RAL 2003 |
| 公称電圧、ケーブル（規格および規制） | 1000 V AC |
| 外皮の厚さ（規格・規則） | 1.2 mm |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 4x 1.5 mm² |
| 曲げサイクル数（規格および規制） | 4000000 |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 9.7 mm ±0,3 mm |
| 材料導体絶縁（規格および規制） | PP |
| 周囲温度（動作）（規格・規制） | -40 °C ... 90 °C (cable, fixed installation) |
| 絶縁体を含むコア径（規格・規制） | ≤ 2.5 mm |
| 導体構造、電圧供給（規格・規制） | 78x 0.15 mm |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 7.5 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
製品説明
Power cable, 4-pole halogen-free, shielded (Advanced Shielding Technology), M12 angled connector, coding: S, to free cable end, cable length: 10 m, for alternating current up to 12 A/690 V
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
