SAC-4P-M12MS/ 1,0-990/M12FS

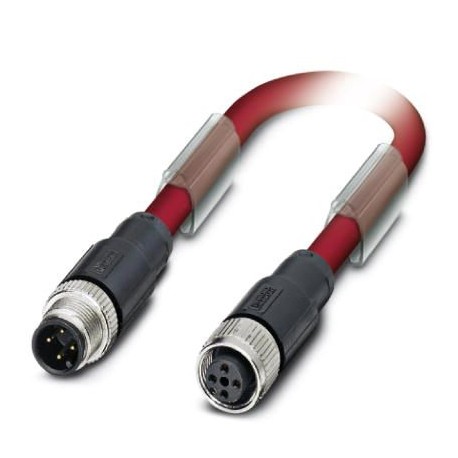

SAC-4P-M12MS/ 1,0-990/M12FS 1558425 PHOENIX CONTACT Bus system cable
$30.85米ドル
372 在庫あり
主な仕様
GTIN:4046356293754
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1558425
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356293754 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1558425 |
| （材料） | 4 (Plug) | BU (DA) | 4 (Socket) |
| カタログページ | Page 401 (PC-2011) |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| 最小注文数量 | 50 pc |
| 連絡先資料（一般） | CuZn |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | -5 °C ... 60 °C (cable, flexible installation) |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 109.000 g |
| ケーブルの長さ（主要商業データ） | 1 m |
| シールド（規格と規制） | Plastic-coated aluminum foil, tinned copper braided shield |
| ケーブルの種類（規格と規制） | CC-Link |
| カラーハンドルエリア（周囲条件） | black |
| 配線色（規格・規制） | white, yellow, blue |
| ケーブル重量（規格および規制） | 78.8 kg/km |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 4 |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | CC link, 10 Mbps |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 波動インピーダンス（規格・規制） | 110 Ω |
| AWG信号線（規格と規制） | 20 |
| ケーブル構造（規格と規制） | 3xAWG20/7 + 1xAWG22/19 (filler litz wire) |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 動作容量（規格および規制） | 61 pF |
| 導体抵抗（規格・規制） | 31.2 Ω/km |
| UL 94（一般）に準拠した難燃性評価 | HB |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| 厚さ、断熱性（規格・規制） | 0.89 mm (Outer cable sheath) |
| 外装シース、色（規格・規制） | red |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外装シース材質（規格・規則） | PVC |
| 導体断面積（規格および規制） | 0.5 mm² |
| 光シールドカバー（規格および規制） | 78 % |
| ケーブルの種類（略称）（規格・規則） | 990 |
| ケーブル外径D（規格・規制） | 7.7 mm |
| UL 94準拠の難燃性評価（ピン配置） | HB |
| 材料導体絶縁（規格および規制） | foamed PE, with high density |
| 周囲温度（動作）（規格・規制） | -30 °C ... 60 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 7x 0.28 mm |
| 連絡先 | 色（信号指定） | 連絡先（オプション）（材質） | 1 (Plug) | SR (shield) | 1 (Socket) |
| 最小曲げ半径、固定設置（規格および規制） | 77 mm |
製品説明
Bus system cable, CC-Link (10 MBit/s), 4-pole, shielded, M12 straight connector, encoding: A, to M12 straight female, encoding: A, cable length: 1 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
