SAC-4P-M12MS/ 2,0-810/M12FS

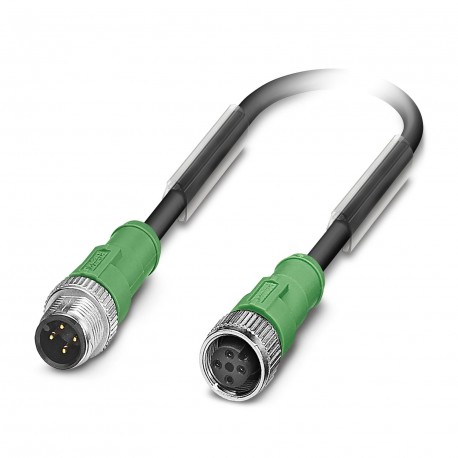

SAC-4P-M12MS/ 2,0-810/M12FS 1089033 PHOENIX CONTACT Sensor/actuator cable, 4-position, PUR halogen-free, wel..
$0.00米ドル
4896 在庫あり
主な仕様
GTIN:4055626892535
注文キー:1089033
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626892535 |
| 注文キー | 1089033 |
| （図面） | |
| 梱包単位 | 1 |
| （寸法） | IP67 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 関税番号 | 85444290 |
| （周囲条件） | 250 V DC |
| 連絡先資料（一般） | CuSn |
| ケーブルの長さ（図面） | 2 m |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| シーリング材（一般） | NBR |
| コーディング（周囲条件） | A - standard |
| トルク（周囲条件） | 0.4 Nm |
| （基準および規制） | ≤ 60 °C (cable, drag chain applications) |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 250 V AC |
| 規格・仕様（材質） | M12 connector IEC 61076-2-101 |
| ステータス表示（周囲条件） | No |
| ケーブルの種類（規格と規制） | PUR, halogen-free, highly flexible, welding-sputter resistant, orange |
| 配線色（規格・規制） | brown, white, blue, black |
| 加速（基準と規制） | 10 m/s² |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 4 |
| UL AWMスタイル（規格と規制） | 20549 (80°C/300 V) |
| 全体的なひねり（基準と規制） | 4 wires, twisted |
| 過電圧カテゴリー（周囲条件） | II |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| AWG信号線（規格と規制） | 22 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 難燃性（規格・規制） | in acc. with UL FT-2 |
| その他の耐性（規格・規制） | hydrolysis and microbe resistant |
| ケーブル略語（規格・規制） | LiF9Y11Y |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 特別な特性（規格と規制） | Sheath resistant to welding beads, can be recycled, matt, without adhesion, wear-resistant, flame resistant and self-extinguishing |
| 導体抵抗（規格・規制） | approx. 57 Ω/km |
| UL 94（一般）に準拠した難燃性評価 | HB |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | ≥ 20 MΩ*km |
| 保護回路/コンポーネント（周囲条件） | unwired |
| 外装シース、色（規格・規制） | orange RAL 2003 |
| 公称電圧、ケーブル（規格および規制） | 300 V (Peak value, not for high-power applications) |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 3000 V (Spark test) |
| 導体断面積（規格および規制） | 4x 0.34 mm² (Signal line) |
| 曲げサイクル数（規格および規制） | 5000000 |
| ケーブルの種類（略称）（規格・規則） | 810 |
| ケーブル外径D（規格・規制） | 6.4 mm ±0.1 mm |
| 材料導体絶縁（規格および規制） | PP |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 42x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 1.55 mm ±0.05 mm (Signal line) |
| 寸法図プラグ、M12 x 1、ストレート、シールド（図面） | |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
| 回路図M12プラグとM12ソケットの接点配置（図面） | |
| 回路図ピン配置M12ソケット、4極、Aコード、メス側図（図面） |
製品説明
Sensor/actuator cable, 4-pole, halogen-free, solder splash resistant, highly flexible, orange RAL 2003, M12 straight male connector, encoding: A, to M12 straight connection female, encoding: A, cable
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingPlug, M12 x 1, straight, shielded
