SAC-4P-M12MS/ 5,0-PUR/M12FS SH

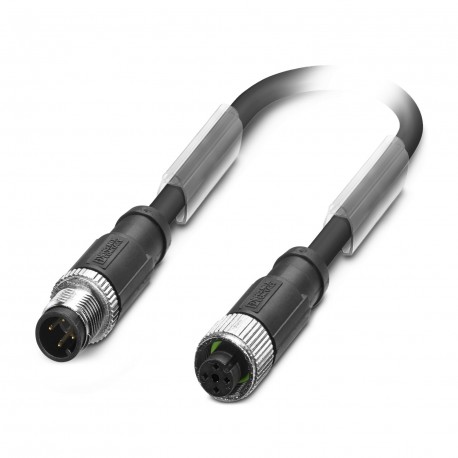

SAC-4P-M12MS/ 5,0-PUR/M12FS SH 1507049 PHOENIX CONTACT Sensor/actuator cable
$0.00米ドル
4747 在庫あり
主な仕様
:60 V DC
タイプ:Plug straight M12
コーディング:A
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| タイプ | Plug straight M12 |
| コーディング | A |
| シールド | yes |
| ケーブルタイプ | PUR halogen-free black [PUR] |
| コーディングタイプ | A |
| ケーブル長 | 5 m |
| ケーブル重量 | 36 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Sensor/actuator cable |
| 試験電圧 | ≥ 3000 V |
| UL AWMスタイル | 20549 / 10493 (80°C/300 V) |
| 全体的なひねり | 4 wires, twisted |
| シール材 | NBR |
| ケーブル容量 | ≤ 80 pF/m (Conductor-Conductor) |
| ステータス表示 | no |
| 波動インピーダンス | ≥ 62 Ω (f = 10 MHz) |
| AWG信号線 | 22 |
| 接触材料 | CuSn |
| 難燃性 | in accordance with UL 758/1581 FT2 |
| その他の抵抗 | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性 | in accordance with DIN EN 60811-2-1 |
| 導体材料 | Bare Cu litz wires |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| 単線、カラー | brown, white, blue, black |
| 特別な特性 | Flexible cable conduit capable |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 4 |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | TPU, hardly inflammable, self-extinguishing |
| 厚さ、断熱性 | ≥ 0.21 mm |
| 外装シース、カラー | black-gray RAL 7021 |
| 公称電圧、ケーブル | ≤ 300 V |
| 外装材 | PUR |
| ステータス表示あり | No |
| 導体断面積 | 4x 0.34 mm² (Signal line) |
| ケーブル外径 | 4.95 mm ±0.2 mm |
| 光シールドカバー | 80 % |
| 厚さ、外皮 | approx. 0.50 mm |
| 接触キャリア材料 | TPU GF |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PP |
| 最大導体抵抗 | max. 58 Ω/km (at 20 °C) |
| 挿入/離脱サイクル | ≥ 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 1.27 mm ±0.02 mm (Signal line) |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 42x 0.10 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 10000000, Bending radius: 10 x D, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| UL 94準拠の難燃性評価 | HB |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 25 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 50 mm |
製品説明
Sensor/actuator cable, 4-pole, halogen-free PUR, greyish black RAL 7021, shielded, M12 straight male connector, encoding: A, to M12 straight connection female, encoding: A, cable length: 5 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
