SAC-5P-10,0-PUR/M12FRK PE

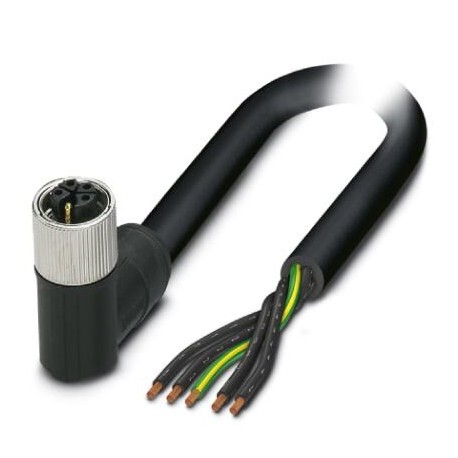

SAC-5P-10,0-PUR/M12FRK PE 1414817 PHOENIX CONTACT Power cable, 5-position, PUR halogen-free, black-gray RAL ..
$0.00米ドル
4351 在庫あり
主な仕様
GTIN:4055626034508
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1414817
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626034508 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1414817 |
| （図面） | |
| カタログページ | Page 292 (C-2-2019) |
| 梱包単位 | 1 pc |
| （寸法） | IP67 |
| UNSPSC 11（ETIM） | 31251501 |
| 原産国 | PL (Poland) |
| ETIM 3.0（eCl@ss） | EC002061 |
| ETIM 4.0（eCl@ss） | EC001855 |
| ETIM 5.0 (eCl@ss) | EC002311 |
| ETIM 6.0 (eCl@ss) | EC002311 |
| ETIM 7.0 (eCl@ss) | EC002311 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| 図（図面） | |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| UNSPSC 13.2 (ETIM) | 31251501 |
| UNSPSC 18.0（ETIM） | 27112301 |
| UNSPSC 19.0 (ETIM) | 27112301 |
| UNSPSC 20.0（ETIM） | 27112301 |
| UNSPSC 21.0（ETIM） | 27112301 |
| UNSPSC 6.01（ETIM） | 31251501 |
| UNSPSC 12.01 (ETIM) | 31251501 |
| 関税番号 | 85444290 |
| UNSPSC 7.0901 (ETIM) | 31251501 |
| 連絡先資料（一般） | CuZn |
| ケーブルの長さ（図面） | 10 m |
| 材質、ローレット（一般） | Zinc die-cast, nickel-plated |
| コーディング（周囲条件） | K - Power |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | -30 °C ... 90 °C (cable, flexible installation) |
| eCl@ss 4.0（分類） | 24010400 |
| eCl@ss 4.1 (分類) | 24010400 |
| eCl@ss 5.0 (分類) | 19030300 |
| eCl@ss 5.1 (分類) | 19030300 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27440203 |
| eCl@ss 9.0 (分類) | 27440203 |
| グリップ本体材質（一般） | PP |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PA |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 690 V AC |
| 規格・仕様（材質） | M12 connector IEC 61076-2-111 |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 1,760.000 g |
| ケーブルの種類（規格と規制） | PUR halogen-free black |
| カラーハンドルエリア（周囲条件） | black |
| 配線色（規格・規制） | Black 1, black 2, black 3, black 4, green/yellow |
| 加速（基準と規制） | 10 m/s² |
| ケーブル重量（規格および規制） | 189 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 5 |
| UL AWMスタイル（規格と規制） | 22078 / 11560 (90 °C / 1000 V) |
| 過電圧カテゴリー（周囲条件） | III |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-111 |
| 40°Cでの定格電流（周囲条件） | 16 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| AWG電源（規格と規制） | 14 |
| 周囲温度（動作）（寸法） | -25 °C ... 85 °C (Plug / socket) |
| 難燃性（規格・規制） | According to UL 758/1581 (Cable Flame) |
| その他の耐性（規格・規制） | Hydrolysis and microbe resistant as per VDE 0282 section 10 |
| 耐油性（規格・規制） | according to DIN EN 60811-404, 168 h at 100 °C |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 試験電圧、ケーブル（規格および規制） | ≥ 10000 V AC (Spark test) |
| 導体抵抗（規格・規制） | ≤ 8 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | ≥ 1 GΩ*km (at 20 °C) |
| 保護回路/コンポーネント（周囲条件） | unwired |
| 厚さ、断熱性（規格・規制） | ≥ 0.36 mm |
| 外装シース、色（規格・規制） | black-gray RAL 7021 |
| 公称電圧、ケーブル（規格および規制） | ≤ 1000 V AC |
| 外皮の厚さ（規格・規則） | approx. 1.15 mm |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 5x 2.5 mm² |
| 曲げサイクル数（規格および規制） | 4000000 |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 9.7 mm ±0,3 mm |
| 材料導体絶縁（規格および規制） | PP |
| 周囲温度（動作）（規格・規制） | -50 °C ... 90 °C (cable, fixed installation) |
| 回路図M12ソケットの接点配置（図面） | |
| 絶縁体を含むコア径（規格・規制） | 2.8 mm ±0.1 mm |
| 導体構造、電圧供給（規格・規制） | 141x 0.15 mm |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
製品説明
Power cable, 5-pole halogen-free, free cable end, to Elbowed Female M12, coding: K, cable length: 10 m, for alternating current up to 16 A/690 V
