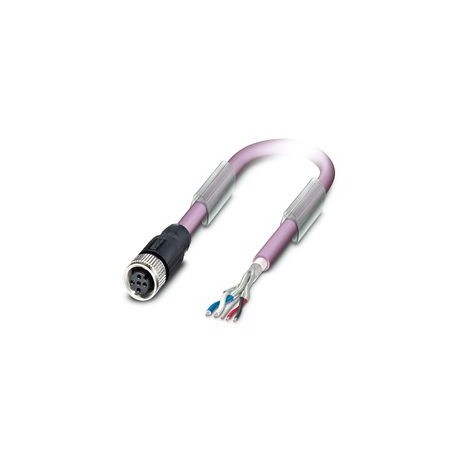

SAC-5P-20,0-921/M12FS
SAC-5P-20,0-921/M12FS 1546006 PHOENIX CONTACT Bus System Cable, CANopen®, DeviceNet™, 5-pole, free cable end..
$106.16米ドル
141 在庫あり
主な仕様
:DeviceNet™
タイプ:free cable end
コーディング:A
減衰:≤ 22.9 dB/km (with 1 MHz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| DeviceNet™ | |
| タイプ | free cable end |
| コーディング | A |
| 減衰 | ≤ 22.9 dB/km (with 1 MHz) |
| シールド | Tinned copper braided shield |
| バスシステム | CANopen®/DeviceNet™ |
| ケーブルタイプ | CANopen®/DeviceNet™, PUR, black |
| 応用 | Bus system |
| コーディングタイプ | A (Standard) |
| センサータイプ | CANopen® |
| 加速度 | 3 m/s² |
| ケーブル長 | 20 m |
| ケーブル重量 | 90 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Data cable preassembled |
| UL AWMスタイル | 21198 (80°C/300 V) |
| 全体的なひねり | 2 pairs around a drain wire in the center to the core |
| シール材 | NBR |
| ツイストペア | 2 cores to the pair |
| 曲げ半径 | 70 mm |
| ケーブル容量 | nom. 40 nF/km (Data cable) |
| ステータス表示 | No |
| 波動インピーダンス | 120 Ω ±10 % (with 1 MHz) |
| AWG信号線 | 24 |
| ケーブル構造 | 2xAWG24/19+2xAWG22/19 |
| ループ抵抗 | ≤ 181.80 Ω/km (Data cable) |
| 横断経路 | 4.5 m |
| 移動速度 | 3 m/s |
| AWG電源 | 22 |
| 接触材料 | CuSn |
| 難燃性 | UL 1581, Sec. 1060 (FT-1) |
| その他の抵抗 | Low adhesion |
| 導体材料 | Tin-plated Cu litz wires |
| 接触抵抗 | ≤ 5 mΩ |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| 単線、カラー | red-black, blue-white |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 5 |
| 伝送媒体 | Copper |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | CANopen® |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | TPU, hardly inflammable, self-extinguishing |
| 外装シース、カラー | black RAL 9005 |
| 公称電圧、ケーブル | ≤ 300 V (Peak value, not for high-power applications) |
| 外装材 | PUR |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類 | Plastic-coated aluminum foil, aluminum side outside |
| 導体断面積 | 2x 0.25 mm² (Data cable) |
| ケーブル外径 | 6.7 mm ±0.3 mm |
| 光シールドカバー | 80 % |
| 接触キャリア材料 | TPU GF |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | Foamed PE (Data cable) |
| 曲げサイクル数 | 5000000 |
| 試験電圧 コア/シールド | 2000 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称） | 921 |
| ケーブル絶縁抵抗 | ≥ 5 GΩ*km (Data cable) |
| 挿入/離脱サイクル | ≥ 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 1.95 mm ±0.05 mm (Data cable) |
| 周囲温度（動作） | ≤ 70 °C (cable, drag chain applications) |
| 導体構造信号線 | 19x 0.13 mm |
| 導体構造、電圧供給 | 19x 0.15 mm |
| UL 94準拠の難燃性評価 | HB |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小曲げ半径、ドラッグチェーンアプリケーション | 10 x D |
製品説明
Bus system cable, CANopen®, DeviceNet™, 5-position, free cable end, on Socket straight M12, coding: A, cable length: 20 m
