在庫あり 注目商品
SAC-5P- 3,0-PUO/AD-2L OD

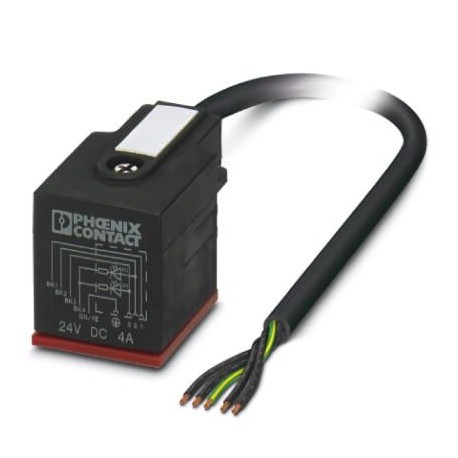

SAC-5P- 3,0-PUO/AD-2L OD 1407292 PHOENIX CONTACT Sensor/actuator cable
$0.00米ドル
3262 在庫あり
主な仕様
GTIN:4046356774109
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1407292
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356774109 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1407292 |
| （一般的な） | Silicon (Seal snapped in) |
| カタログページ | Page 180 (NTK-2014) |
| 梱包単位 | 1 pc |
| （寸法） | IP68 |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| 関税番号 | 85444290 |
| （周囲条件） | 24 V DC |
| シーリング材（一般） | TPU (Seal molded) |
| トルク（周囲条件） | 0.6 Nm ... 0.8 Nm (Valve connector) |
| （基準および規制） | -15 °C ... 105 °C (cable, flexible installation) |
| 規格名称（材質） | Valve connector |
| 規格・規制（材料） | EN 175301-803 |
| 保護等級（寸法） | IP65 |
| 定格電圧（周囲条件） | 24 V AC |
| ステータス表示（周囲条件） | 2 LEDs |
| 1個あたりの重量（梱包を除く） | 226.000 g |
| ケーブルの長さ（主要商業データ） | 3 m |
| 材料ハウジングバルブプラグ（一般） | TPU |
| バルブプラグ接触材料（一般） | CuSn |
| ケーブルの種類（規格と規制） | PUR halogen-free black |
| カラーハンドルエリア（周囲条件） | black |
| 締め付けトルク（周囲条件） | 0.8 Nm for IP66K |
| 配線色（規格・規制） | Black 1, black 2, black 3, black 4, green/yellow |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 5 |
| 全体的なひねり（基準と規制） | 5 cores, twisted |
| 過電圧カテゴリー（周囲条件） | III |
| 絶縁抵抗（周囲条件） | ≥ 100 MΩ |
| 基準/規制（周囲条件） | Valve connector EN 175301-803 |
| AWG信号線（規格と規制） | 20 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C (valve plug) |
| その他の耐性（規格・規制） | UV resistant |
| バルブプラグコンタクトインサート材料（一般） | PA 6 |
| 耐油性（規格・規制） | According to DIN EN 50306 |
| バルブプラグ接触面材質（一般） | Sn |
| ケーブル略語（規格・規制） | Li9Y11Y |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| 導体抵抗（規格・規制） | ≤ 40.1 Ω/km |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | 70 GΩ*km |
| 保護回路/コンポーネント（周囲条件） | unwired |
| 外装シース、色（規格・規制） | black RAL 9005 |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 3000 V (Spark test) |
| 中央ねじバルブコネクタ（主要商業データ） | M3 x 29 |
| 導体断面積（規格および規制） | 5x 0.5 mm² |
| ケーブルの種類（略称）（規格・規則） | PUO |
| ケーブル外径D（規格・規制） | 6.9 mm ±0.1 mm |
| 材料導体絶縁（規格および規制） | PP |
| 周囲温度（動作）（規格・規制） | -40 °C ... 105 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 16x 0.20 mm |
| 絶縁体を含むコア径（規格・規制） | 2 mm ±0.05 mm |
| 最小曲げ半径、固定設置（規格および規制） | 10 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 15 x D |
製品説明
Sensor/actuator cable, 5-pole, halogen-free PUR, black RAL 9005, free cable end, to AD valve connector (pressure switch), with 2 LEDs, cable length: 3 m, for outdoor applications, with sterling steel
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
