SAC-5P-M12MR/0,5-810/M12FR

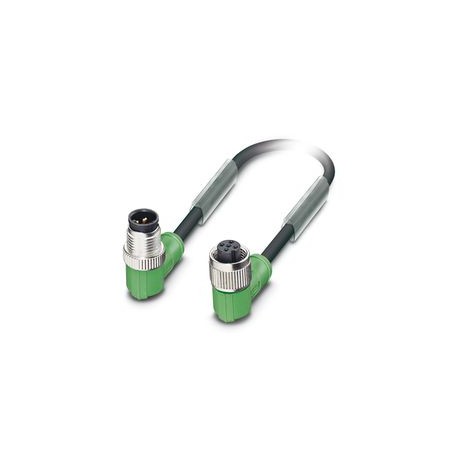

SAC-5P-M12MR/0,5-810/M12FR 1496985 PHOENIX CONTACT Sensor/Actuator Cable, 5-pole, M12 Elbow Connector, Codin..
$16.52米ドル
643 在庫あり
主な仕様
:60 V DC
注記:Due to the extremely robust outer sheath, this cable should only be stripped in 5 cm increments.
タイプ:Plug angled M12
コーディング:A
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| 注記 | Due to the extremely robust outer sheath, this cable should only be stripped in 5 cm increments. |
| タイプ | Plug angled M12 |
| コーディング | A |
| シールド | no |
| ケーブルタイプ | PUR, halogen-free, highly flexible, welding-sputter resistant, orange |
| 応用 | Robots and drag chains |
| コーディングタイプ | A |
| 加速度 | 10 m/s² |
| ケーブル長 | 0.5 m |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Sensor/actuator cable |
| ショートシンボル | LiF9Y11Y |
| UL AWMスタイル | 20549 (80°C/300 V) |
| 全体的なひねり | 5 wires around filler to the core |
| シール材 | NBR |
| ステータス表示 | No |
| AWG信号線 | 22 |
| 横断経路 | 10 m |
| 移動速度 | 3 m/s |
| ケーブル抵抗 | approx. 57 Ω/km |
| 接触材料 | CuSn |
| 難燃性 | in acc. with UL FT-2 |
| その他の抵抗 | hydrolysis and microbe resistant |
| 導体材料 | Bare Cu litz wires |
| 接触抵抗 | ≤ 5 mΩ |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| 保護回路 | unwired |
| 単線、カラー | brown, white, blue, black, green-yellow |
| 特別な特性 | Sheath resistant to welding beads, can be recycled, matt, without adhesion, wear-resistant, flame resistant and self-extinguishing |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 5 |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | TPU, hardly inflammable, self-extinguishing |
| 外装シース、カラー | orange RAL 2003 |
| 公称電圧、ケーブル | 300 V (Peak value, not for high-power applications) |
| 外装材 | PUR |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 3000 V (Spark test) |
| 導体断面積 | 5x 0.34 mm² |
| ケーブル外径 | 6.9 mm ±0.1 mm |
| 接触キャリア材料 | TPU GF |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PP |
| 曲げサイクル数 | 5000000 |
| 規格/仕様 | IEC 61076-2-101 |
| ケーブルタイプ（略称） | 810 |
| ケーブル絶縁抵抗 | ≥ 20 MΩ*km |
| 挿入/離脱サイクル | ≥ 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 1.55 mm ±0.05 mm (Signal line) |
| 周囲温度（動作） | -25 °C ... 80 °C (Cable, flexible installation) |
| 導体構造信号線 | 42x 0.10 mm |
| UL 94準拠の難燃性評価 | HB |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小曲げ半径、ドラッグチェーンアプリケーション | 10 x D |
製品説明
Cable for sensors/actuators
