SAC-5P-M12MRK/ 1,5-PUR PE SH

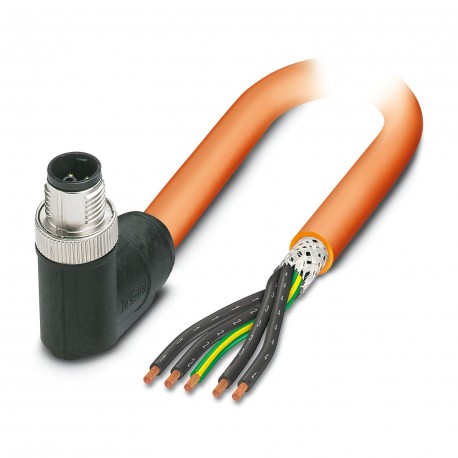

SAC-5P-M12MRK/ 1,5-PUR PE SH 1414834 PHOENIX CONTACT Power cable
$0.00米ドル
4527 在庫あり
主な仕様
:in accordance with DIN EN 50267-2-1
タイプ:Plug angled M12
コーディング:K
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| in accordance with DIN EN 50267-2-1 | |
| タイプ | Plug angled M12 |
| コーディング | K |
| シールド | yes |
| ケーブルタイプ | PUR halogen-free orange [PUR] |
| 応用 | Power supply |
| コーディングタイプ | K (Power) |
| ケーブル長 | 1.5 m |
| ケーブル重量 | 195 kg/km |
| ハロゲンフリー | in accordance with DIN VDE 0472 part 815 |
| 製品タイプ | Power cable |
| 試験電圧 | ≥ 10000 V AC (Spark test) |
| UL AWMスタイル | 90 °C / 1000 V |
| 全体的なひねり | 5 cores, twisted |
| 記事の改訂 | 07 |
| 接触材料 | CuZn |
| 難燃性 | According to UL 758/1581 (Cable Flame) |
| その他の抵抗 | Hydrolysis and microbe resistant as per VDE 0282 section 10 |
| 耐油性 | according to DIN EN 60811-404, 168 h at 100 °C |
| 導体材料 | Bare Cu litz wires |
| 公称電流IN | 16 A |
| 公称電圧UN | 690 V AC |
| 単線、カラー | black 1, black 2, black 3, black 4, green/yellow |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 5 |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | III |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | PP |
| 厚さ、断熱性 | ≥ 0.26 mm |
| 外装シース、カラー | orange RAL 2003 |
| 公称電圧、ケーブル | ≤ 1000 V AC |
| 外装材 | PUR |
| 導体断面積 | 5x 2.5 mm² |
| ケーブル外径 | 9.90 mm ±0.3 Nm |
| 厚さ、外皮 | approx. 0.75 mm |
| 接触キャリア材料 | PA |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PP |
| 規格/仕様 | IEC 61076-2-111 |
| 最大導体抵抗 | ≤ 8 Ω/km (at 20 °C) |
| 挿入/離脱サイクル | ≥ 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 絶縁体を含む線径 | 2.8 mm ±0.1 mm |
| 周囲温度（動作） | -50 °C ... 85 °C (cable, fixed installation) |
| 動的荷重容量（曲げ） | Max. bending cycles: 4000000, Bending radius: 10 x D, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 49 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 99 mm |
製品説明
Power cable, 5-pole halogen-free, shielded (Advanced Shielding Technology), M12 angled connector, coding: K, to free cable end, cable length: 1.5 m, for alternating current up to 16 A/690 V
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
