SAC-5P-M12MS/10-28X/M12FSSH OD

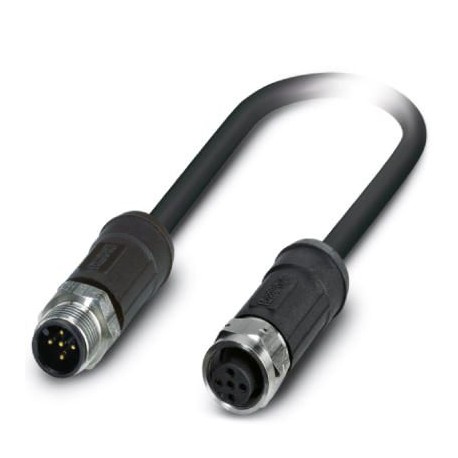

SAC-5P-M12MS/10-28X/M12FSSH OD 1057663 PHOENIX CONTACT Sensor/actuator cable
$0.00米ドル
4956 在庫あり
主な仕様
GTIN:4055626701707
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1057663
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626701707 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1057663 |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 関税番号 | 85444290 |
| （周囲条件） | 60 V DC |
| 最小注文数量 | 50 pc |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Stainless steel |
| シーリング材（一般） | FPM |
| コーディング（周囲条件） | A - standard |
| （基準および規制） | 20 °C ±5 °C (cable, drag chain applications) |
| グリップ本体材質（一般） | PP |
| 規格名称（材質） | M12 connector |
| 規格・規制（材料） | IEC 61076-2-101 |
| コンタクトキャリア材料（一般） | PP |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 893.800 g |
| ケーブルの長さ（主要商業データ） | 10 m |
| シールド（規格と規制） | Braided copper wires |
| ケーブルの種類（規格と規制） | PE-X black |
| 配線色（規格・規制） | Brown, white, blue, black, gray |
| 加速（基準と規制） | 10 m/s² |
| ケーブル重量（規格および規制） | 85 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| ポジション数（周囲条件） | 5 |
| 全体的なひねり（基準と規制） | 5 wires around filler to the core |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| AWG信号線（規格と規制） | 20 |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| 周囲温度（動作）（寸法） | -40 °C ... 105 °C (Plug / socket) |
| 難燃性（規格・規制） | According to DIN EN 60332-1-2 |
| 材料、充填材（規格・規制） | PP yarn |
| その他の耐性（規格・規制） | Resistance to fuels according to IEC 60811, 168 h at 70°C |
| 耐油性（規格・規制） | According to DIN EN 60811-2-1, 168 h at 100°C |
| ケーブル略語（規格・規制） | Li2X2X-C-V1-2X |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 特別な特性（規格と規制） | Inductance approx. 0.48 mH/km |
| 試験電圧、ケーブル（規格および規制） | ≥ 3000 V AC (Spark test) |
| 動作容量（規格および規制） | ≤ 110 pF (core-core) |
| 導体抵抗（規格・規制） | ≤ 39 Ω/m (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | ≥ 100 MΩ*km (at 20 °C) |
| 保護回路/コンポーネント（周囲条件） | unwired |
| 厚さ、断熱性（規格・規制） | approx. 0.3 mm (Core insulation) |
| 外装シース、色（規格・規制） | black-gray RAL 7021 |
| 内シース厚さ（規格・規制） | approx. 0.5 mm |
| 材質、内シース（規格・規制） | PE-X |
| 公称電圧、ケーブル（規格および規制） | ≤ 300 V AC |
| 外皮の厚さ（規格・規則） | approx. 0.7 mm |
| 外装シース材質（規格・規則） | PE-X |
| 導体断面積（規格および規制） | 5x 0.5 mm² |
| 光シールドカバー（規格および規制） | 85 % |
| 曲げサイクル数（規格および規制） | 1000000 |
| 試験電圧コア/シールド（規格および規制） | ≥ 1000 V AC (for 10 s) |
| ケーブルの種類（略称）（規格・規則） | 28X |
| ケーブル外径D（規格・規制） | 7.25 mm ±0,3 mm |
| 材料導体絶縁（規格および規制） | PE-X |
| ねじれの長さ、全体のねじれ（規格と規制） | 68 mm |
| 周囲温度（動作）（規格・規制） | -40 °C ... 105 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 28x 0.15 mm |
| 絶縁体を含むコア径（規格・規制） | 1.6 mm ±0.5 mm |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 10 x D |
製品説明
Sensor/actuator cable, 5-pole, halogen-free PE-X/PE-X, greyish black RAL 7021, shielded, M12 straight male connector, encoding: A, to M12 straight connection female, encoding: A, cable length: 10 m, f
