SAC-5P-M12MS/12-92X/M12FSSHOD

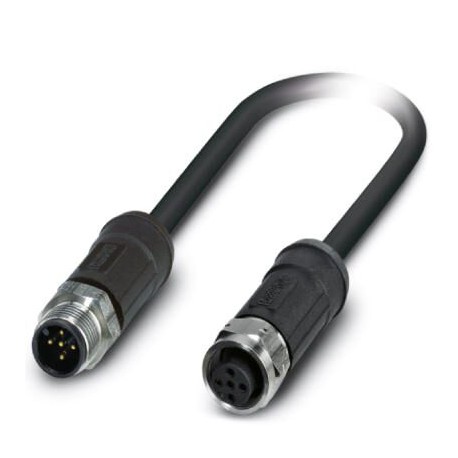

SAC-5P-M12MS/12-92X/M12FSSHOD 1423265 PHOENIX CONTACT Bus system cable SAC-5P-M12MS/12-92X/M12FSSHOD 1423265
$0.00米ドル
3709 在庫あり
主な仕様
GTIN:4055626337364
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1423265
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626337364 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1423265 |
| 梱包単位 | 1 |
| （寸法） | DeviceNet™ |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | |
| コーディング（ディメンション） | A - standard |
| 関税番号 | 85444290 |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Stainless steel |
| 定格電圧（寸法） | 48 V AC |
| シーリング材（一般） | FPM |
| ステータス表示（寸法） | No |
| （基準および規制） | 55 Ω/km (Power) |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| グリップ本体材質（一般） | PP |
| 規格名称（材質） | M12 connector |
| 汚染度（寸法） | 3 |
| ポジション数（寸法） | 5 |
| 規格・規制（材料） | IEC 61076-2-101 |
| 信号の種類/カテゴリ（寸法） | CANopen® |
| コンタクトキャリア材料（一般） | PP |
| 接触面材質（一般） | Ni/Au |
| 規格・規制（寸法） | M12 connector IEC 61076-2-101 |
| 40℃における定格電流（寸法） | 4 A |
| ケーブルの長さ（主要商業データ） | 12 m |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | CAN bus/DeviceNet™, black |
| 配線色（規格・規制） | Red-black, blue-white |
| ケーブル重量（規格および規制） | 70 kg/km |
| ハロゲンフリー（規格・規制） | yes |
| UL AWMスタイル（規格と規制） | 21281 (80°C/300 V) |
| 全体的なひねり（基準と規制） | 2 pairs around a drain wire in the center to the core |
| 保護回路/部品（寸法） | unwired |
| ツイストペア（規格と規制） | 2 cores to the pair |
| 信号実行時間（規格と規制） | 4.46 ns/m |
| 波動インピーダンス（規格・規制） | 120 Ω ±12 Ω (f = 1 MHz) |
| AWG信号線（規格と規制） | 24 |
| ケーブル構造（規格と規制） | 2xAWG24/19+2xAWG22/19 |
| AWG電源（規格と規制） | 22 |
| 難燃性（規格・規制） | According to IEC 60332-3-25 (Cat. D) |
| その他の耐性（規格・規制） | UV resistant |
| 耐油性（規格・規制） | yes |
| ケーブル略語（規格・規制） | LI2XCHX02XS |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| 動作容量（規格および規制） | 39.8 nF (at 1 kHz, core/core) |
| 導体抵抗（規格・規制） | 90 Ω/km (Signal) |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 絶縁抵抗（規格・規制） | ≥ 200 MΩ*km (at 20 °C) |
| 厚さ、断熱性（規格・規制） | 0.6 mm (Signal) |
| 外装シース、色（規格・規制） | black |
| 公称電圧、ケーブル（規格および規制） | ≤ 300 V |
| 外皮の厚さ（規格・規則） | 1.15 mm |
| 外装シース材質（規格・規則） | FRNC |
| 試験電圧コア/コア（規格および規制） | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類（規格と規制） | Aluminum-lined foil |
| 導体断面積（規格および規制） | 2x 0.25 mm² (Signal) |
| 光シールドカバー（規格および規制） | 70 % |
| 試験電圧コア/シールド（規格および規制） | 2000 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 92X |
| ケーブル外径D（規格・規制） | 6.9 mm ±0,3 mm |
| 材料導体絶縁（規格および規制） | PE |
| 周囲温度（動作）（規格・規制） | -40 °C ... 105 °C |
| 導体構造信号線（規格・規制） | 19x 0.13 mm |
| 絶縁体を含むコア径（規格・規制） | 1.9 mm (Signal) |
| 導体構造、電圧供給（規格・規制） | 19x 0.16 mm |
| 最小曲げ半径、固定設置（規格および規制） | 5 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
製品説明
Bus System Cable, CANopen®, DeviceNet™, 5-pole, Halogen-free FRNC, black, shielded, M12 straight connector, encoding: A, to M12 straight female, encoding: A, cable length: 12 m, for outdoor applicatio
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Bus system cable, CANopen®, DeviceNet™, 5-position, FRNC halogen-free, black, shielded, cable length: 12 m, for outdoor applications, with high-grade steel knurl
