SAC-5P-M12MS/22-92X/M12FSSHOD

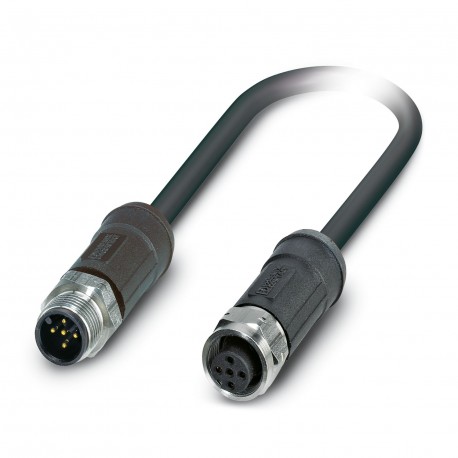

SAC-5P-M12MS/22-92X/M12FSSHOD 1413937 PHOENIX CONTACT Cable bus system SAC-5P-M12MS/22-92X/M12FSSHOD 1413937
$0.00米ドル
3047 在庫あり
主な仕様
:DeviceNet™
タイプ:Plug straight M12
コーディング:A
シールド:yes
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| DeviceNet™ | |
| タイプ | Plug straight M12 |
| コーディング | A |
| シールド | yes |
| バスシステム | CANopen®/DeviceNet™ |
| ケーブルタイプ | CANopen®/DeviceNet™ outdoor installation, FRNC, black [92X] |
| 応用 | External areas |
| コーディングタイプ | A (Standard) |
| センサータイプ | CANopen® |
| ケーブル長 | 22 m |
| ケーブル重量 | 70 kg/km |
| ハロゲンフリー | yes |
| 製品タイプ | Data cable preassembled |
| UL AWMスタイル | 21281 (80°C/300 V) |
| 全体的なひねり | 2 pairs around a drain wire in the center to the core |
| シール材 | FPM |
| ツイストペア | 2 cores to the pair |
| 信号実行時間 | 4.46 ns/m |
| ステータス表示 | no |
| 波動インピーダンス | 120 Ω ±12 Ω (f = 1 MHz) |
| AWG信号線 | 24 |
| 接触材料 | CuSn |
| 難燃性 | According to IEC 60332-3-25 (Cat. D) |
| その他の抵抗 | UV resistant |
| 耐油性 | yes |
| 導体材料 | Tin-plated Cu litz wires |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| 単線、カラー | red-black, blue-white |
| 導体構造 | 2xAWG24/19+2xAWG22/19 |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 5 |
| 伝送媒体 | Copper |
| 動作容量 | 39.8 nF (at 1 kHz, core/core) |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 信号の種類/カテゴリ | CANopen® |
| 標準指定 | M12 connector |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | PP |
| 厚さ、断熱性 | 0.60 mm (Signal) |
| 外装シース、カラー | black |
| 公称電圧、ケーブル | ≤ 300 V |
| 外装材 | FRNC |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類 | Aluminum-lined foil |
| 導体断面積 | 2x 0.25 mm² (Signal) |
| ケーブル外径 | 6.90 mm ±0.3 mm |
| 光シールドカバー | 70 % |
| 厚さ、外皮 | 1.15 mm |
| 接触キャリア材料 | PP |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PE |
| 規格/仕様 | IEC 61076-2-101 |
| 試験電圧 コア/シールド | 2000.00 V (50 Hz, 1 min.) |
| 最大導体抵抗 | 90 Ω/km (Signal) |
| 挿入/離脱サイクル | ≥ 100 |
| ねじ接続用材質 | Stainless steel |
| 絶縁体を含む線径 | 1.9 mm (Signal) |
| 周囲温度（動作） | -40 °C ... 105 °C |
| 導体構造信号線 | 19x 0.13 mm |
| 周囲温度（設置） | -40 °C ... 105 °C |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 35 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 69 mm |
製品説明
Bus system cable, CANopen®, DeviceNet™, 5-position, FRNC halogen-free, black, shielded, Plug straight M12, coding: A, on Socket straight M12, coding: A, cable length: 22 m, for outdoor applications, w
