SAC-5P-M12MS/ 6,4-PUR/M12FR VA

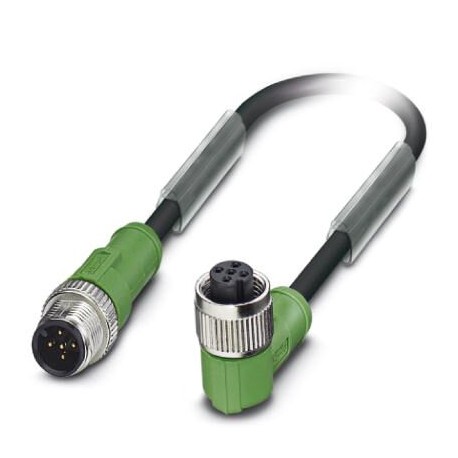

SAC-5P-M12MS/ 6,4-PUR/M12FR VA 1085546 PHOENIX CONTACT Sensor/actuator cable, 5-position, PUR halogen-free, ..
$0.00米ドル
3070 在庫あり
主な仕様
GTIN:4055626875507
（ケーブル）:No hazardous substances above threshold values
注文キー:1085546
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626875507 |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1085546 |
| （図面） | |
| 梱包単位 | 1 |
| （寸法） | 60 V DC |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| コーディング（ディメンション） | A - standard |
| 関税番号 | 85444290 |
| 連絡先資料（一般） | CuSn |
| ケーブルの長さ（図面） | 6.4 m |
| 材質、ローレット（一般） | Stainless steel |
| 定格電圧（寸法） | 48 V AC |
| シーリング材（一般） | NBR |
| ステータス表示（寸法） | No |
| （基準および規制） | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| グリップ本体材質（一般） | TPU, hardly inflammable, self-extinguishing |
| 汚染度（寸法） | 3 |
| ポジション数（寸法） | 5 |
| 過電圧カテゴリー（寸法） | II |
| コンタクトキャリア材料（一般） | TPU GF |
| 接触面材質（一般） | Ni/Au |
| 絶縁抵抗（寸法） | ≥ 100 MΩ |
| 規格・規制（寸法） | M12 connector IEC 61076-2-101 |
| 40℃における定格電流（寸法） | 4 A |
| 規格・仕様（材質） | M12 connector IEC 61076-2-101 |
| ケーブルの種類（規格と規制） | PUR halogen-free black |
| 配線色（規格・規制） | brown, white, blue, black, green-yellow |
| 加速（基準と規制） | 10 m/s² |
| ケーブル重量（規格および規制） | 33 kg/km |
| ハロゲンフリー（規格・規制） | in accordance with DIN VDE 0472 part 815 |
| UL AWMスタイル（規格と規制） | 20549 |
| 保護回路/部品（寸法） | unwired |
| 曲げ半径（規格・規制） | 50 mm |
| AWG信号線（規格と規制） | 22 |
| 横断経路（基準と規制） | 10 m |
| 通過速度（基準および規制） | 3 m/s |
| 難燃性（規格・規制） | in accordance with UL 758/1581 FT2 |
| その他の耐性（規格・規制） | Highly resistant to acids, alkaline solutions and solvents |
| 耐油性（規格・規制） | in accordance with DIN EN 60811-2-1 |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 特別な特性（規格と規制） | Flexible cable conduit capable |
| 試験電圧、ケーブル（規格および規制） | 3000 V |
| 導体抵抗（規格・規制） | max. 58 Ω/km (at 20 °C) |
| UL 94（一般）に準拠した難燃性評価 | HB |
| UL 94準拠の難燃性評価（材料） | HB |
| 絶縁抵抗（規格・規制） | ≥ 16 GΩ*km (at 20 °C) |
| 厚さ、断熱性（規格・規制） | approx. 0.5 mm |
| 外装シース、色（規格・規制） | black-gray RAL 7021 |
| 公称電圧、ケーブル（規格および規制） | 300 V |
| 外装シース材質（規格・規則） | PUR |
| 導体断面積（規格および規制） | 5x 0.34 mm² (Signal line) |
| 曲げサイクル数（規格および規制） | 10000000 |
| ケーブルの種類（略称）（規格・規則） | PUR |
| ケーブル外径D（規格・規制） | 4.55 mm ±0.15 mm |
| 材料導体絶縁（規格および規制） | PP |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 42x 0.10 mm |
| 絶縁体を含むコア径（規格・規制） | 1.27 mm ±0.02 mm (Signal line) |
| 最小曲げ半径、固定設置（規格および規制） | 23 mm |
| 最小曲げ半径、可動設置（規格・規制） | 46 mm |
| 回路図M12プラグとM12ソケットの接点配置（図面） |
製品説明
Sensor/actuator cable, 5-pole, halogen-free PUR, greyish black RAL 7021, Straight male connector M12, coding: A, to Angled connection female M12, coding: A, cable length: 6.4 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Circuit diagramContact assignment of the M12 plug and the M12 socket
