SAC-5P-M12MSB/ 2,0-900

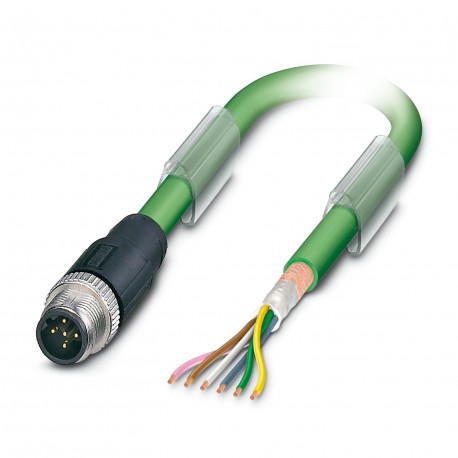

SAC-5P-M12MSB/ 2,0-900 1507065 PHOENIX CONTACT Bus system cable
$28.91米ドル
377 在庫あり
主な仕様
:60 V DC
タイプ:Plug straight M12
コーディング:B
一般的な:Further products with variable cable type and variable cable length can be found in the accessories section
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| タイプ | Plug straight M12 |
| コーディング | B |
| 一般的な | Further products with variable cable type and variable cable length can be found in the accessories section |
| シールド | yes |
| バスシステム | INTERBUS |
| ケーブルタイプ | INTERBUS [900] |
| 応用 | Standard |
| コーディングタイプ | B (inverse) |
| センサータイプ | INTERBUS |
| ケーブル長 | 2 m |
| ケーブル重量 | 70 kg/km |
| 製品タイプ | Data cable preassembled |
| 信号速度 | 0.66 c |
| 全体的なひねり | 3 pairs to the core |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | ≤ 60 nF/km (At 800 Hz) |
| ステータス表示 | no |
| 波動インピーダンス | 120 Ω ±20 % (at 64 kHz) |
| AWG信号線 | 24 |
| ループ抵抗 | ≤ 159.80 Ω/km |
| 接触材料 | CuSn |
| 難燃性 | according to VDE 0472, Part 4, test type B |
| 導体材料 | Bare Cu litz wires |
| 公称電流IN | 4 A |
| 公称電圧UN | 48 V AC |
| シールド減衰 | ≤ 15 dB/km (at 256 kHz) |
| 単線、カラー | green-yellow, white-brown, gray-pink |
| 導体構造 | 3 x 2 x 0.22 mm² |
| 結合抵抗 | < 250.00 mΩ/m (at 30 MHz) |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 5 |
| 伝送媒体 | Copper |
| 保護の程度 | IP65 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | INTERBUS, 16 Mbps |
| 絶縁抵抗 | ≥ 100 MΩ |
| グリップ本体の材質 | TPU, hardly inflammable, self-extinguishing |
| 外装シース、カラー | may green RAL 6017 |
| 公称電圧、ケーブル | 250 V (Peak value, not for high-power applications) |
| 外装材 | PUR |
| ステータス表示あり | No |
| テスト電圧 コア/コア | 1500 Vrms |
| 導体断面積 | 3x 2x 0.22 mm² |
| ケーブル外径 | 8.00 mm |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | PE |
| 試験電圧 コア/シールド | 1000.00 Vrms |
| 挿入/離脱サイクル | ≥ 100 |
| ねじ接続用材質 | Zinc die-cast, nickel-plated |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 32x 0.10 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 5000000, Bending radius: 120 mm, Traversing path: 10 m, Traversing rate: 1.6 m/s, Acceleration: 3.2 m/s² |
| 近端クロストーク減衰（NEXT） | ≥ 61 dB (at 772 kHz) |
| UL 94準拠の難燃性評価 | V0 |
| 最小曲げ半径、固定設置 | 7.5 x D |
| 最小の曲げ半径、固定設置 | 60 mm |
| 最小曲げ半径、柔軟な設置 | 15 x D |
| 最小の曲げ半径、可動設置 | 120 mm |
| 接点色（信号指定）接点（オプション） | 1 (Plug) YE (DO) |
製品説明
Bus system cable, INTERBUS (16 MBit/s), 5-pole halogen-free, shielded, Straight M12 connector, encoding: B, to free cable end, cable length: 2 m
